Transistörler - Bipolar (BJT) - Tekil

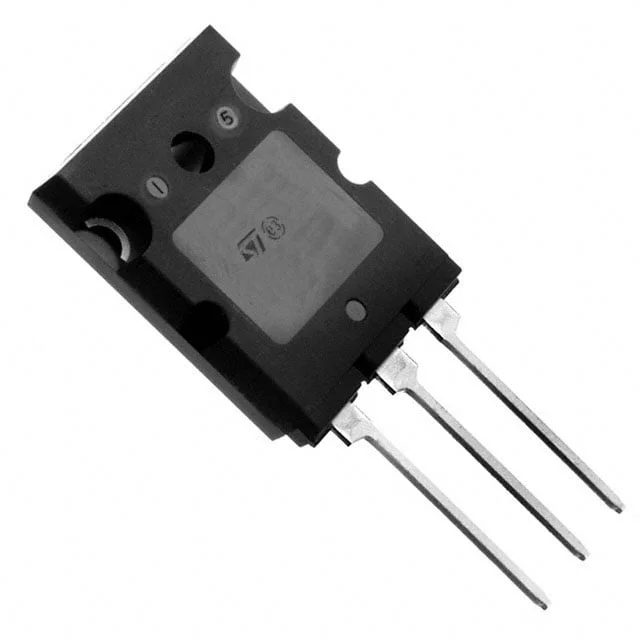

HD1530JL
TRANS NPN 700V 26A TO-264
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-264-3
- Seri / Aile Numarası
- HD1530
HD1530JL Hakkında
HD1530JL, STMicroelectronics tarafından üretilen yüksek voltaj NPN bipolar transistörüdür. 700V kollektor-emitter kırılma voltajı ve 26A maksimum kollektor akımı ile anahtarlama ve güç yönetimi uygulamalarında kullanılır. TO-264 paketinde sunulan bu transistör, endüstriyel sürücü devreleri, güç kaynakları ve yüksek voltaj anahtarlama sistemlerinde tercih edilir. 200W maksimum güç yayılımı kapasitesi ve 150°C çalışma sıcaklığı ile dayanıklı uygulamalar için tasarlanmıştır. 2.5V doyum voltajı ile verimli anahtar işlemi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 26 A |
| Current - Collector Cutoff (Max) | 200µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5 @ 13A, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Supplier Device Package | TO-264 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 3.25A, 13A |
| Voltage - Collector Emitter Breakdown (Max) | 700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
