IGBT Transistörler - Modüller

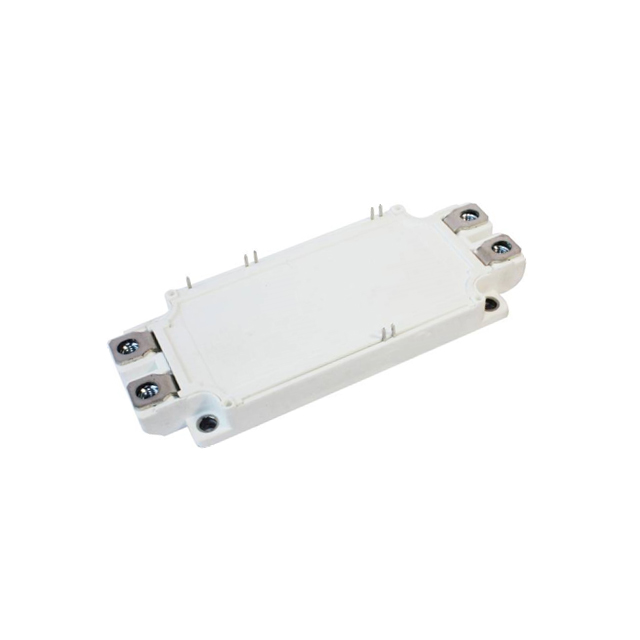

GSID600A120S4B1
IGBT MOD 1200V 1130A 3060W
- Üretici
- SemiQ
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- GSID600A120S4B
GSID600A120S4B1 Hakkında
SemiQ tarafından üretilen GSID600A120S4B1, Half Bridge konfigürasyonunda tasarlanmış yüksek akım IGBT modülüdür. 1200V desen gerilimi ve 1130A maksimum collector akımı ile 3060W güç kapasitesine sahiptir. Vce(on) değeri 15V gate geriliminde 600A akımda 2.1V olarak belirlenmiştir. NTC thermistor entegrasyonu ile sıcaklık kontrolü sağlar. -40°C ile 150°C çalışma sıcaklık aralığında güvenilir çalışma sunar. Chassis mount tipi kasa ile endüstriyel uygulamalarda, güç dönüştürücüler, motor kontrol sistemleri ve enerji yönetim uygulamalarında kullanılır. 51 nF input kapasitansı ile hızlı anahtarlama özelliği vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 1130 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 51 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 3060 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
