IGBT Transistörler - Modüller
GSID300A125S5C1
IGBT MOD 1250V 600A 2500W
- Üretici
- SemiQ
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- GSID300A125S5C1
GSID300A125S5C1 Hakkında

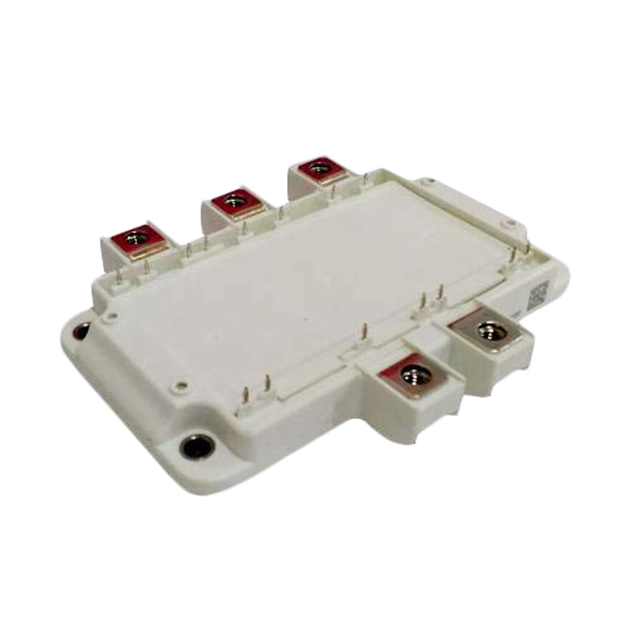

SemiQ tarafından üretilen GSID300A125S5C1, 3 fazlı inverter uygulamaları için tasarlanmış Trench Field Stop IGBT modülüdür. 1250V kollektör-emitör breakdown voltajı ve 600A maksimum kollektör akımı ile güçlü anahtarlama işlemleri gerçekleştirir. 2500W maksimum güç derecelendirmesi ile endüstriyel sürücü sistemleri, UPS cihazları, solar inverterler ve motor kontrol uygulamalarında kullanılır. Entegre NTC termistör ile sıcaklık izlenmesi sağlanır. Geniş işletme sıcaklık aralığı (-40°C ~ 150°C) sayesinde çeşitli ortam koşullarında güvenilir çalışma sunar. Şasi montajı yapılabilen modül formatında sunulmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 3 Phase Inverter |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 30.8 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 2500 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1250 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
