IGBT Transistörler - Modüller

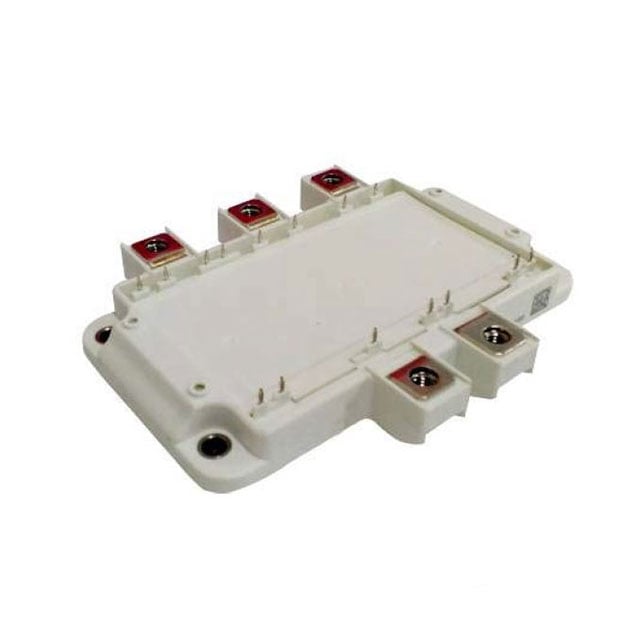

GSID300A120S5C1
IGBT MOD 1200V 430A 1630W
- Üretici
- SemiQ
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- GSID300A120S5C1
GSID300A120S5C1 Hakkında
SemiQ tarafından üretilen GSID300A120S5C1, üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. 1200V breakdown voltajı ve 430A maksimum collector akımı ile yüksek güç dönüştürme sistemlerinde kullanılır. 1630W güç kapasitesi, endüstriyel motor kontrol, yenilenebilir enerji sistemleri ve elektrik çevirici uygulamalarında çalışabilir. Chassis mount yapısı ve entegre NTC termistör sensörü ile termal yönetim sağlanır. -40°C ile +150°C arasındaki geniş çalışma sıcaklık aralığı, zorlu ortam koşullarındaki uygulamalara uygun hale getirir. Vce(on) değeri 2.25V @ 15V, 300A olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 430 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 30 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1630 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
