IGBT Transistörler - Modüller
GSID200A170S3B1
IGBT MODULE 1200V 400A 1630W D3
- Üretici
- SemiQ
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- GSID200A170S3B1
GSID200A170S3B1 Hakkında

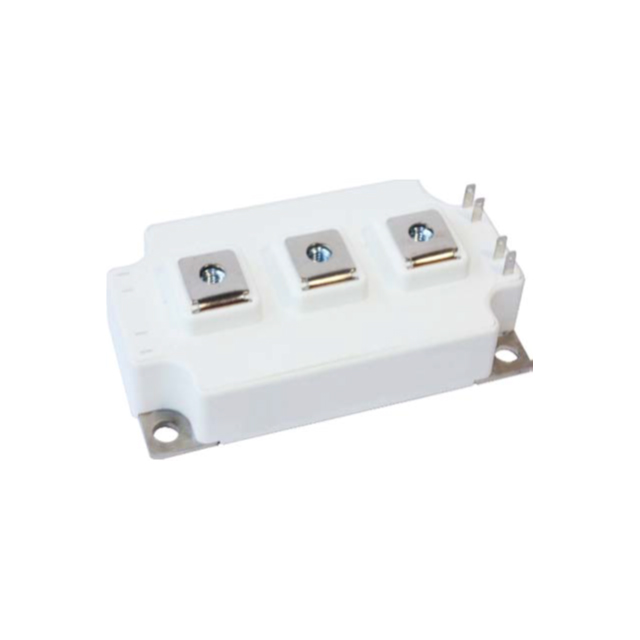

SemiQ tarafından üretilen GSID200A170S3B1, 1200V kolektör-emiter gerilimi ve 400A maksimum kolektör akımına sahip bir IGBT modülüdür. D-3 kasa tipinde chassis mount olarak tasarlanan bu komponent, 1630W maksimum güç kapasitesine sahiptir. İki bağımsız IGBT yapılandırmasına sahip olan modül, -40°C ile 150°C arasında işletme sıcaklığında çalışır. Vce(on) değeri 200A akımda ve 15V gerilimde 1.9V'tur. 26 nF giriş kapasitansı (Cies) ile karakterize edilen bu modül, endüstriyel güç elektronikleri uygulamalarında, güç dönüştürücülerde, motor kontrol sistemlerinde ve traction uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 26 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | D-3 Module |
| Part Status | Active |
| Power - Max | 1630 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
