IGBT Transistörler - Modüller

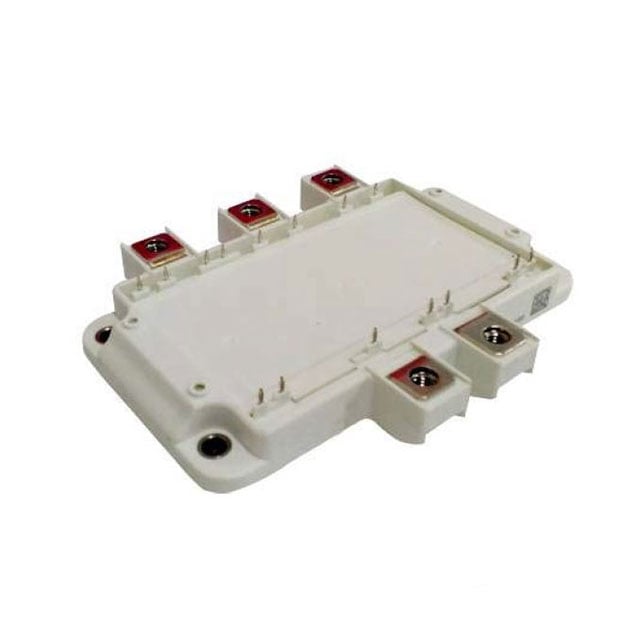

GSID200A120S5C1
IGBT MODULE 1200V 335A
- Üretici
- SemiQ
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- GSID200A120S5C1
GSID200A120S5C1 Hakkında
SemiQ tarafından üretilen GSID200A120S5C1, üç fazlı inverter uygulamaları için tasarlanmış 1200V IGBT modülüdür. 335A maksimum kolektor akımı ile yüksek güç dönüşüm sistemlerinde kullanılır. Chassis montajı için uygun olan bu modül, -40°C ile 150°C arası sıcaklık aralığında çalışabilir. 2.1V Vce(on) değeri ile verimli komütasyon sağlar. NTC Termistör entegrasyonu ile termal koruma imkanı sunur. Endüstriyel sürücü sistemleri, solar inverterleri, UPS'ler ve motorcontrol uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 335 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 22.4 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
