IGBT Transistörler - Modüller

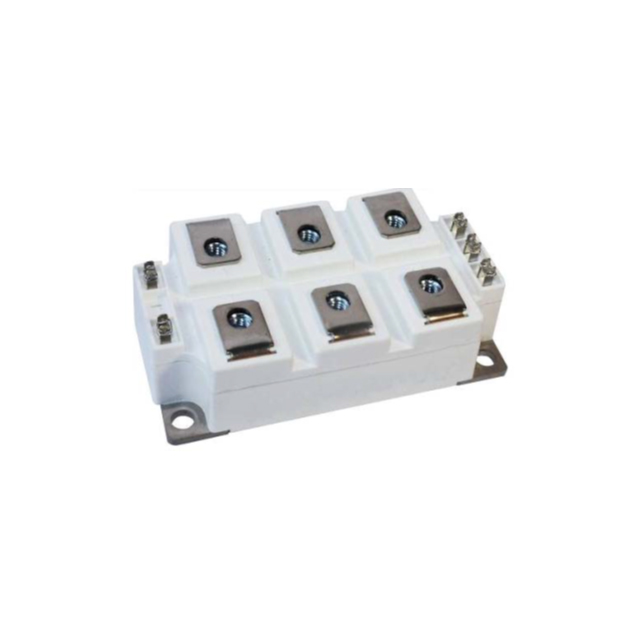

GSID150A120S6A4
IGBT MOD 1200V 275A 1035W
- Üretici
- SemiQ
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- GSID150A120S6A4
GSID150A120S6A4 Hakkında
SemiQ tarafından üretilen GSID150A120S6A4, 1200V kollektör-emitter gerilimi ile tasarlanmış tek yapılandırmalı bir IGBT modülüdür. Maksimum 275A kollektör akımı ve 1035W güç dağıtım kapasitesine sahiptir. 1.9V @ 15V, 150A şartlarında Vce(on) değeri ile verimli anahtarlama performansı sağlar. Şasi montajı için hazırlanmış modül tipi paketinde sunulan bu IGBT transistörü, -40°C ile 150°C arasındaki işletme sıcaklığı aralığında çalışır. Entegre NTC thermistor ile sıcaklık kontrolü yapılabilir. 20.2nF giriş kapasitansı (Cies @ 25V) ve 1mA maksimum collector cutoff akımı sahiptir. Endüstriyel güç dönüştürme uygulamaları, motor kontrol devreleri ve yüksek voltaj anahtarlama sistemlerinde kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 275 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 20.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1035 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
