IGBT Transistörler - Modüller

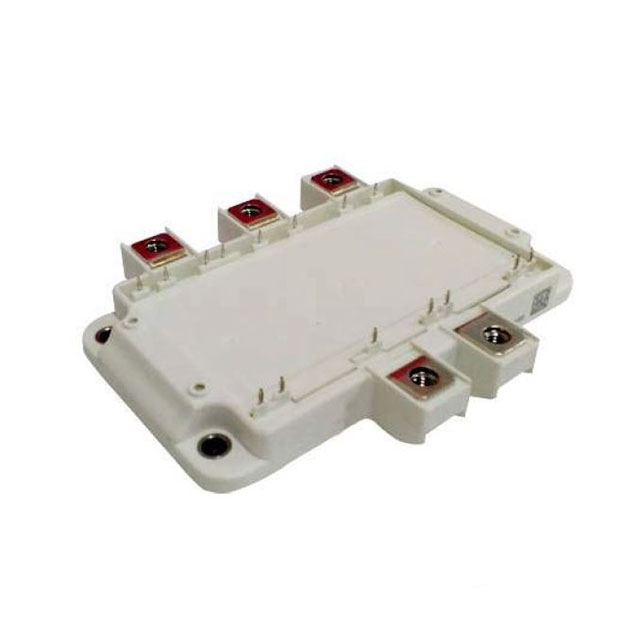

GSID150A120S5C1
IGBT MOD 1200V 285A 1087W
- Üretici
- SemiQ
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- GSID150A120S5C1
GSID150A120S5C1 Hakkında
GSID150A120S5C1, SemiQ tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış bir IGBT güç modülüdür. 1200V collector-emitter gerilimi ve 285A maksimum collector akımı ile yüksek güç uygulamalarında kullanılır. Maksimum 1087W güç seviyesinde çalışabilen modül, endüstriyel sürücü sistemleri, fotovoltaik inverter uygulamaları ve UPS sistemlerinde yaygın olarak kullanılmaktadır. Entegre NTC termistör sensörü ile sıcaklık koruması sağlar. -40°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. Şasi montajı için uygun tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 285 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 21.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1087 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
