IGBT Transistörler - Modüller

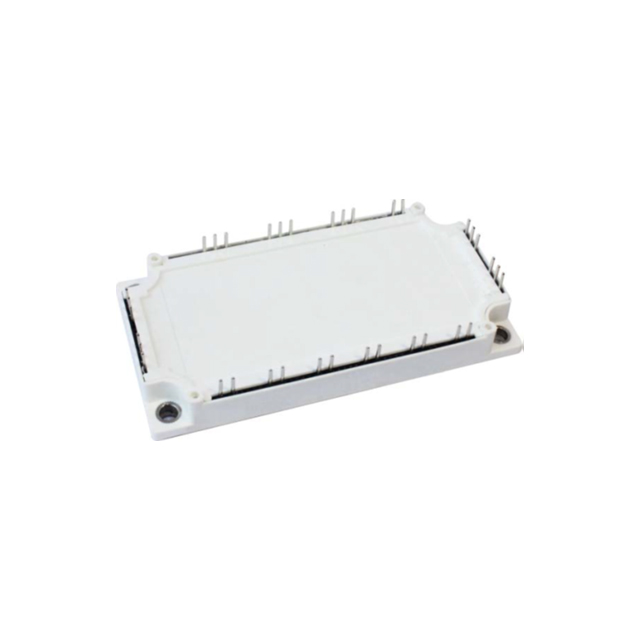

GSID100A120T2C1A
IGBT MOD 1200V 200A 800W
- Üretici
- SemiQ
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- GSID100A120T2C1A
GSID100A120T2C1A Hakkında
SemiQ GSID100A120T2C1A, üç fazlı invertör uygulamaları için tasarlanmış IGBT transistör modülüdür. 1200V collector-emitter breakdown voltajı ve 200A maksimum collector akımı ile güçlü anahtarlama performansı sağlar. Chassis mount montaj tipi ile endüstriyel ve ticari enerji dönüştürme sistemlerine entegre edilir. Yerleşik NTC thermistor ile sıcaklık kontrolü, -40°C ile 150°C geniş çalışma sıcaklık aralığı ve maksimum 800W güç tüketimi özellikleri taşır. Üç fazlı köprü doğrultucu girişi ile doğrudan AC/DC dönüştürücülerde, UPS sistemlerinde ve endüstriyel sürücü aplikasyonlarında kullanılmaktadır. 2.1V Vce(on) değeri ile verimli enerji iletimi gerçekleştirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 13.7 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 800 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
