IGBT Transistörler - Modüller

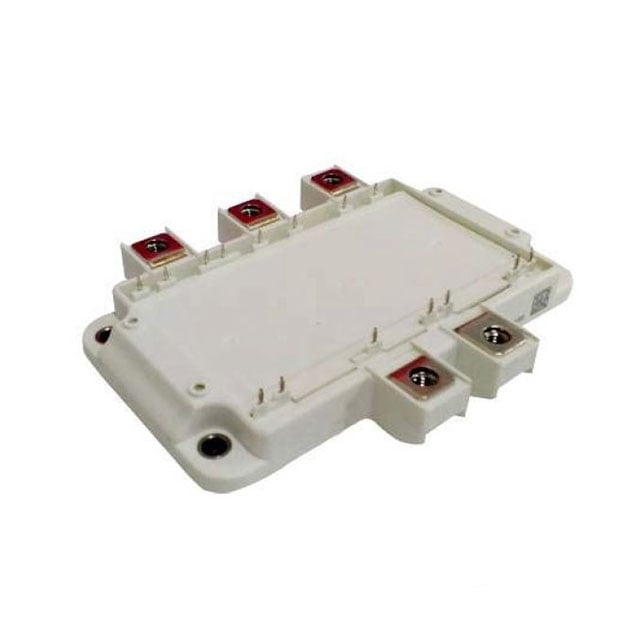

GSID100A120S5C1
IGBT MOD 1200V 170A 650W
- Üretici
- SemiQ
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- GSID100A120S5C1
GSID100A120S5C1 Hakkında
SemiQ tarafından üretilen GSID100A120S5C1, Three Phase Inverter konfigürasyonunda tasarlanmış bir IGBT modülüdür. 1200V voltaj yönetimi kapasitesi ve 170A maksimum collector akımı ile enerji dönüşüm uygulamalarında kullanılır. 650W maksimum güç derecelendirmesi, Vce(on) değeri 2.1V @ 15V, 100A koşullarında ölçülmüştür. Chassis mount tipi montaj ile endüstriyel panellere entegre edilir. -40°C ile 150°C arasında çalışan cihazlara uygun olup, dahili NTC thermistor özelliği sayesinde sıcaklık kontrolü sağlar. Input Capacitance (Cies) 13.7 nF @ 25V'tür. Güç elektronikleri, motor sürücüleri ve inverter devreleri gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 170 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 13.7 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 650 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
