Diyotlar - Doğrultucular - Tekil

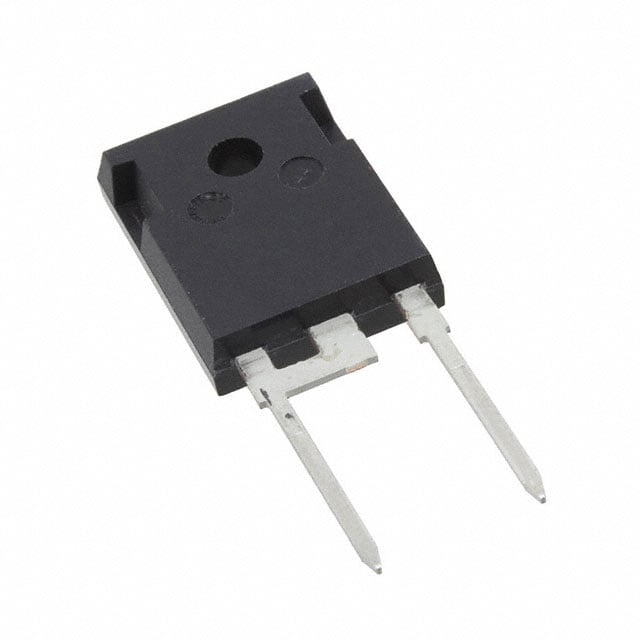

GP2D030A120B
DIODE SCHOTTKY 1.2KV 30A TO247-2
- Üretici
- SemiQ
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- GP2D030A120B
GP2D030A120B Hakkında
GP2D030A120B, SemiQ tarafından üretilen 1200V/30A kapasiteli Silicon Carbide Schottky diyottur. TO-247-2 paketinde sunulan bu doğrultma diyodu, yüksek voltaj uygulamalarında hızlı anahtarlama ve düşük ileri gerilim düşüşü sağlar. 1.8V @ 30A ileri gerilim karakteristiği ve 0ns reverse recovery time ile enerji dönüştürme, inverter, AC/DC güç kaynakları ve yüksek frekans anahtarlama uygulamalarında kullanılır. -55°C ile 175°C arasında çalışma sıcaklık aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1905pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 30A (DC) |
| Current - Reverse Leakage @ Vr | 60 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Market |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 30 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
