Diyotlar - Doğrultucular - Tekil

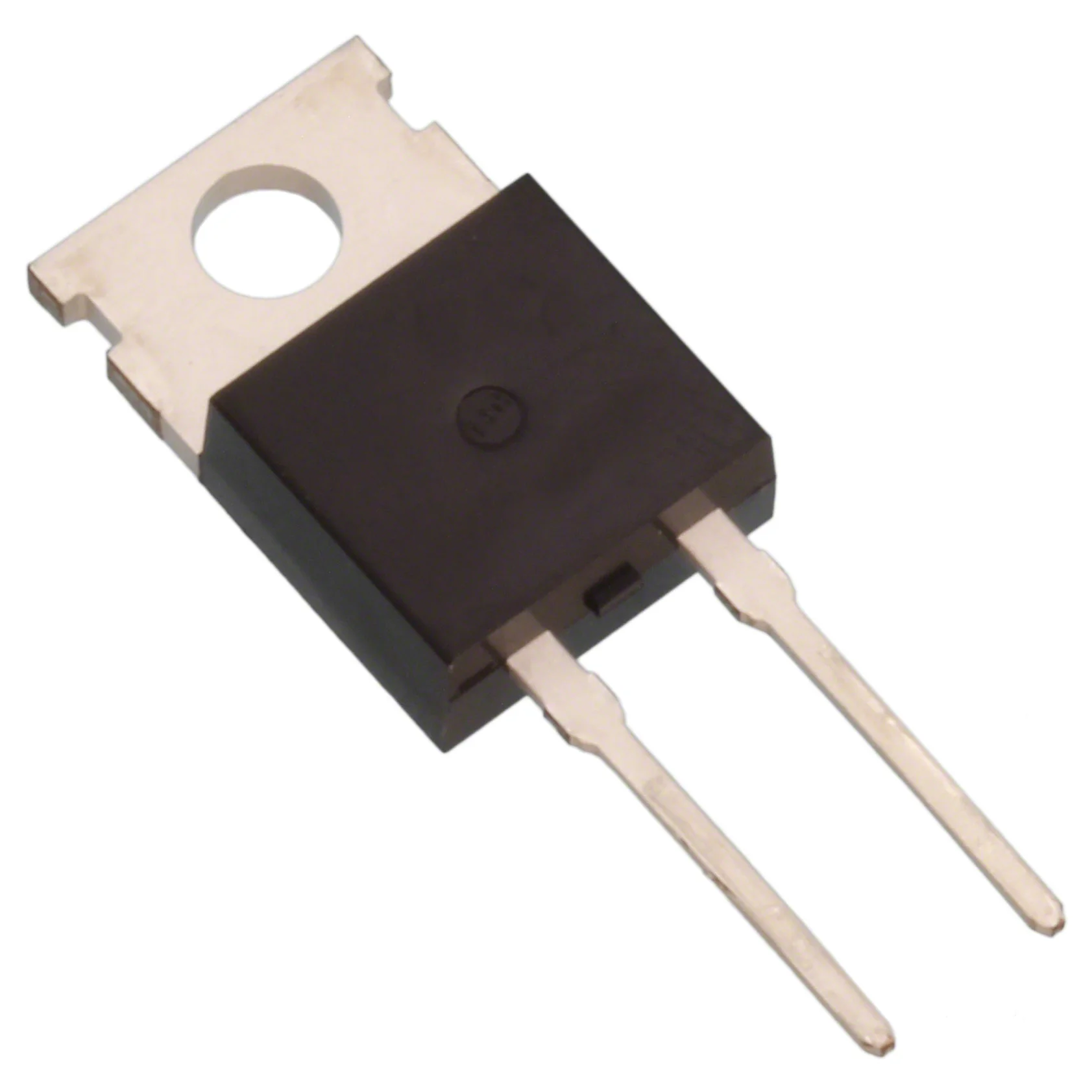

GP2D005A120A
DIODE SCHOTTKY 1.2KV 5A TO220-2
- Üretici
- SemiQ
- Paket/Kılıf
- TO-220-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- GP2D005A120A
GP2D005A120A Hakkında
GP2D005A120A, SemiQ tarafından üretilen 1200V ters gerilim ve 5A ortalama doğrultulmuş akım kapasitesine sahip Silicon Carbide Schottky diyottur. TO-220-2 paketinde sunulan bu bileşen, yüksek gerilim uygulamalarında doğrultma ve anahtarlama işlevleri gerçekleştirir. 1.8V maksimum ileri gerilime ve 10µA maksimum ters akımına sahiptir. Geri kazanım süresi (reverse recovery time) 0ns olup, 500mA üzerinde geri kazanım zamanı yoktur. -55°C ile 175°C arasında çalışan bileşen, güç kaynakları, invertörler ve yüksek frekanslı anahtarlama devreleri gibi uygulamalarda kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 317pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 5A (DC) |
| Current - Reverse Leakage @ Vr | 10 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-220-2 |
| Part Status | Market |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-220-2 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
