Diyotlar - Doğrultucular - Tekil

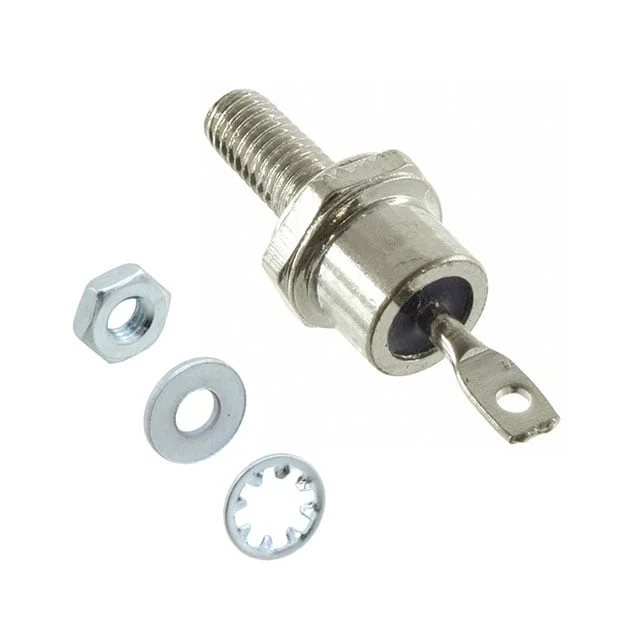

GKR26/14
DIODE GEN PURP 1.4KV 25A DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- GKR26
GKR26/14 Hakkında
GKR26/14, GeneSiC Semiconductor tarafından üretilen 1400V reverse voltaj derecelendirilmiş general purpose doğrultma diyotudur. 25A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, invertörler ve indüktif yük uygulamalarında kullanılır. DO-203AA (DO-4) stud mount paketinde sunulan bu diyot, 1.55V forward voltage @ 60A ile verimli doğrultma işlemi gerçekleştirir. -40°C ile 180°C junction sıcaklık aralığında çalışabilir. Standard recovery karakteristiği (>500ns) ile endüstriyel AC-DC dönüştürücü, kontrol devreleri ve yüksek voltaj uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25A |
| Current - Reverse Leakage @ Vr | 4 mA @ 1400 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -40°C ~ 180°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 1400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.55 V @ 60 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
