Diyotlar - Köprü Doğrultucular

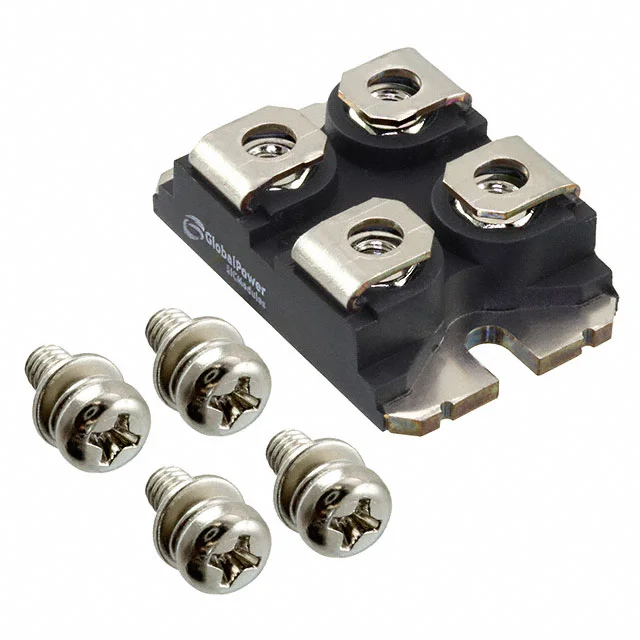

GHXS030A120S-D1
BRIDGE RECT 1P 1.2KV 30A SOT227
- Üretici
- SemiQ
- Paket/Kılıf
- SOT-227-4
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GHXS030A120S
GHXS030A120S-D1 Hakkında
GHXS030A120S-D1, SemiQ tarafından üretilen 30A 1.2kV single phase bridge rectifier diyotudur. SOT-227 miniBLOC pakette sunulan bu ürün, Silicon Carbide Schottky teknolojisini kullanarak yüksek voltaj uygulamalarında doğrultma işlemi gerçekleştirir. 1.7V maksimum forward voltage ile düşük enerji kaybı sağlar ve 200µA reverse leakage current değerine sahiptir. -55°C ile 175°C arasında çalışabilen bu bileşen, endüstriyel güç kaynakları, motor kontrolü ve AC/DC dönüştürücü uygulamalarında kullanılmak üzere tasarlanmıştır. Chassis mount tipi montaj desteği ile sabit kurulum yapılabilir. Ürün kullanımdan kaldırılmış (Obsolete) olup, yeni tasarımlarda yerini daha güncel alternatiflere bırakmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30 A |
| Current - Reverse Leakage @ Vr | 200 µA @ 1200 V |
| Diode Type | Single Phase |
| Mounting Type | Chassis Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Obsolete |
| Supplier Device Package | SOT-227 |
| Technology | Silicon Carbide Schottky |
| Voltage - Forward (Vf) (Max) @ If | 1.7 V @ 30 A |
| Voltage - Peak Reverse (Max) | 1.2 kV |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
