Diyotlar - Doğrultucular - Diziler

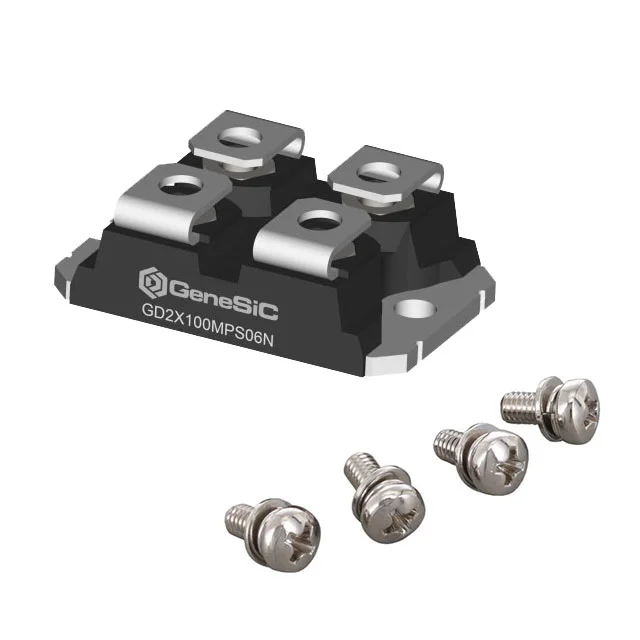

GD2X100MPS06N
650V 200A SOT-227 SIC SCHOTTKY M
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- SOT-227-4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- GD2X100MPS06N
GD2X100MPS06N Hakkında
GeneSiC Semiconductor tarafından üretilen GD2X100MPS06N, 650V dayanımlı Silicon Carbide (SiC) Schottky diyot çiftini içeren bir doğrultucu komponenttir. SOT-227-4 miniBLOC paketine monte edilen bu bileşen, 108A DC ortalama doğrultulmuş akım kapasitesine sahiptir. Schottky diyotlar düşük forward voltaj düşüşü (1.8V @ 100A) ve sıfır reverse recovery time sunarak enerji kaybını minimize eder. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans gösterir. İki bağımsız diyot konfigürasyonu nedeniyle, güç kaynakları, UPS sistemleri, endüstriyel kontrol devreleri ve yüksek frekanslı anahtarlama uygulamalarında kullanılır. Düşük ters sızıntı akımı (5µA @ 650V) ile verim kaybı azaltılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 108A (DC) |
| Current - Reverse Leakage @ Vr | 5 µA @ 650 V |
| Diode Configuration | 2 Independent |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | SOT-227 |
| Voltage - DC Reverse (Vr) (Max) | 650 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
