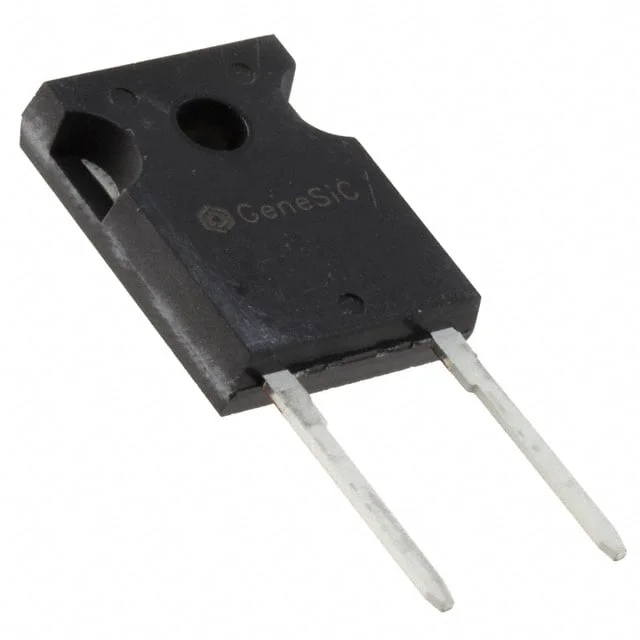

GC50MPS12-247
SIC DIODE 1200V 50A TO-247-2
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- GC50MPS12
GC50MPS12-247 Hakkında
GC50MPS12-247, GeneSiC Semiconductor tarafından üretilen 1200V 50A kapasitesinde bir Silicon Carbide (SiC) Schottky diyottur. TO-247-2 kılıfında sunulan bu komponent, yüksek voltaj uygulamalarında doğrultma işlevi görür. 1.8V maksimum ileri voltaj düşüşü ve 0ns geri kazanım süresi (reverse recovery time) ile hızlı anahtarlama karakteristiğine sahiptir. Maksimum 40µA ters sızıntı akımı ve geniş -55°C~175°C çalışma sıcaklık aralığı ile sunulan bu diyot, enerji dönüştürme sistemleri, güç kaynakları, invertörler ve yüksek frekanslı anahtarlamalı devreler gibi uygulamalarda kullanılır. Through-hole montajı sayesinde konvansiyonel PCB tasarımlarına kolayca entegre edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3263pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 212A (DC) |
| Current - Reverse Leakage @ Vr | 40 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 50 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
