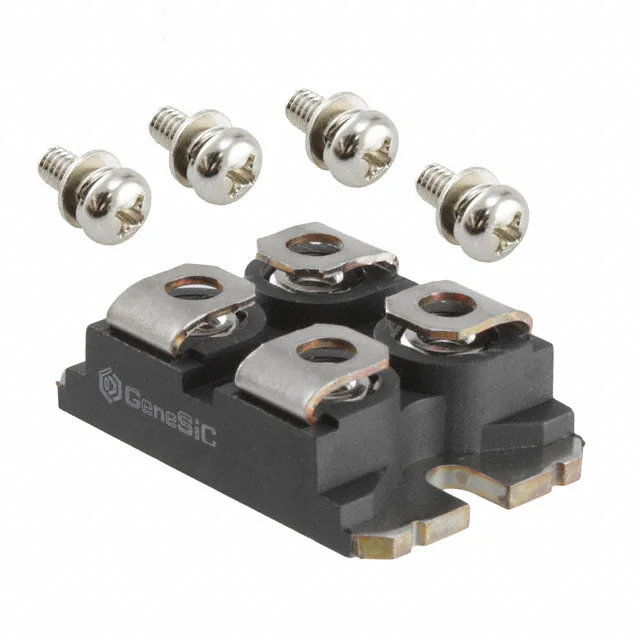

GC2X100MPS06-227
DIODE MOD SCHOT 650V 209A SOT227
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- SOT-227-4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- GC2X100MPS06
GC2X100MPS06-227 Hakkında
GC2X100MPS06-227, GeneSiC Semiconductor tarafından üretilen 650V Silicon Carbide Schottky diyot modülüdür. İki bağımsız diyot içeren bu komponent, 209A ortalama doğrultulmuş akım kapasitesine sahiptir. SOT-227-4 miniBLOC paketinde sunulan komponent, şasi montajı için tasarlanmıştır. 50A akımda maksimum 1.8V forward voltajı ve -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. Sıfır reverse recovery time özelliği sayesinde yüksek hızlı anahtarlama uygulamalarında, güç dönüştürme devreleri, invertörler ve motor kontrol sistemlerinde kullanılır. 650V Schottky diyot teknolojisi, verimli enerji dönüşümü sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 209A (DC) |
| Current - Reverse Leakage @ Vr | 20 µA @ 650 V |
| Diode Configuration | 2 Independent |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | SOT-227 |
| Voltage - DC Reverse (Vr) (Max) | 650 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 50 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
