Diyotlar - Doğrultucular - Tekil

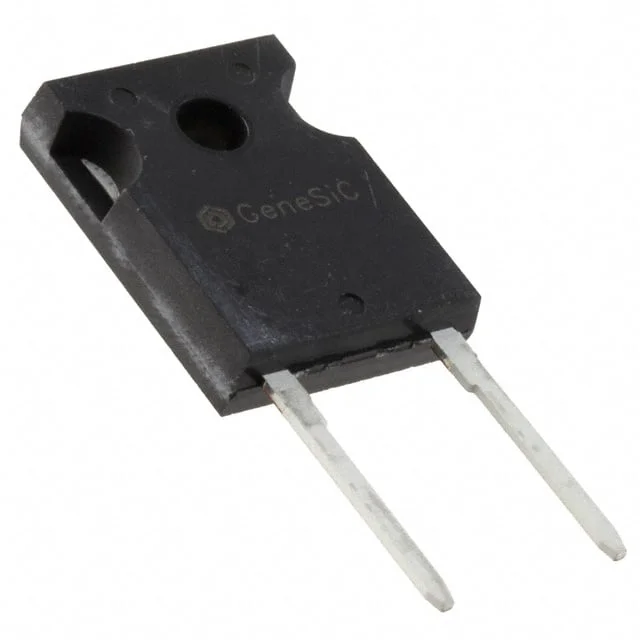

GC20MPS12-247
SIC DIODE 1200V 20A TO-247-2
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- GC20MPS12
GC20MPS12-247 Hakkında
GC20MPS12-247, GeneSiC Semiconductor tarafından üretilen 1200V/20A Silicon Carbide Schottky diyottur. TO-247-2 paketinde sunulan bu bileşen, yüksek voltaj uygulamalarında hızlı doğrultma ve düşük ileriye doğru voltaj düşüşü (1.8V @ 20A) sağlar. Sıfır reverse recovery time (trr = 0 ns) ile switch-mode güç kaynakları, invertörler, güç dönüştürücüler ve endüstriyel motor sürücülerinde kullanılır. -55°C ile 175°C arasında çalışan bu diyot, 90A ortalama doğrultma akımı ve 18µA ters sızıntı akımı (1200V'de) karakteristiklerine sahiptir. 1298pF kapasitans değeri düşük anahtarlama kaybı gerektiren uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1298pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 90A (DC) |
| Current - Reverse Leakage @ Vr | 18 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 20 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
