Diyotlar - Doğrultucular - Tekil

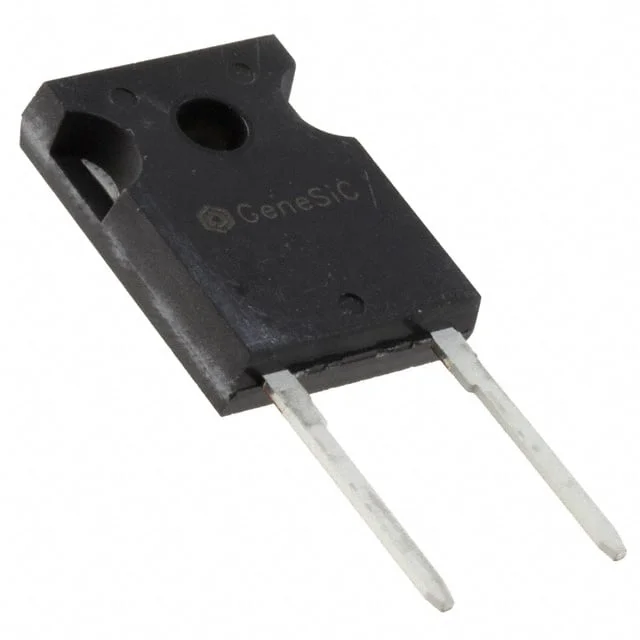

GC15MPS12-247
SIC DIODE 1200V 15A TO-247-2
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- GC15MPS12
GC15MPS12-247 Hakkında
GC15MPS12-247, GeneSiC Semiconductor tarafından üretilen 1200V 1200V Silicon Carbide (SiC) Schottky diyotdur. TO-247-2 paketinde sunulan bu bileşen, yüksek voltaj uygulamalarında hızlı doğrultma işlevi görür. 15A nominal akımı ve 75A ortalama doğrultulmuş akım kapasitesi ile güç dönüştürücü, invertör, UPS sistemleri ve endüstriyel elektrik uygulamalarında kullanılır. Reverse Recovery Time'ın 0 ns olması, anahtarlama kayıplarını minimize eder. -55°C ile 175°C arasında çalışan bu diyot, düşük iletiş voltajı (1.8V @ 15A) sayesinde enerji verimliliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1089pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 75A (DC) |
| Current - Reverse Leakage @ Vr | 14 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 15 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
