Diyotlar - Köprü Doğrultucular

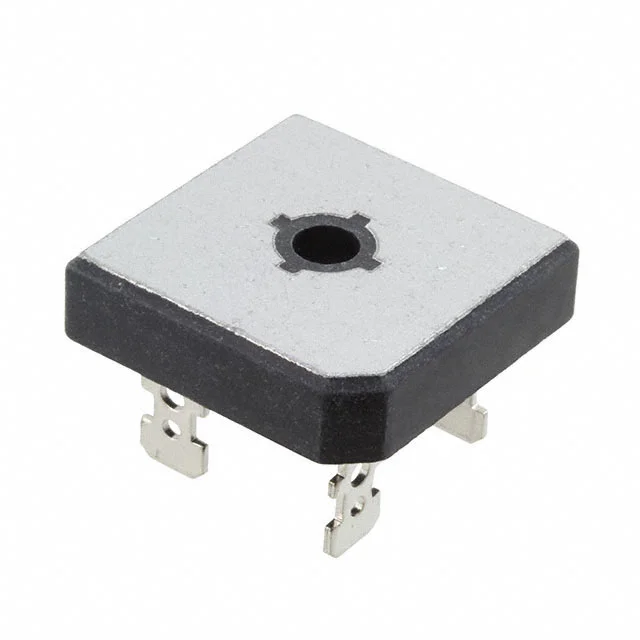

GBPC3510-BP
BRIDGE RECT 1PHASE 1KV 35A GBPC
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC3510
GBPC3510-BP Hakkında
GBPC3510-BP, Micro Commercial Components tarafından üretilen tek fazlı köprü doğrulttucu diyottur. 35A ortalama doğrultulmuş akım kapasitesine sahip bu komponent, 1kV peak reverse voltage ile çalışmaktadır. QC terminal montaj tipi ile PCB'ye monte edilir. Forward voltajı maksimum 1.1V @ 17.5A olup, -55°C ile 150°C arasında güvenilir çalışma sağlar. Endüstriyel güç kaynakları, invertör devreleri, AC/DC dönüştürücüler ve ağır yüklü doğrultma uygulamalarında kullanılır. 5µA @ 1000V reverse leakage karakteristiği ile düşük ters akım özellikleri taşır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Active |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 17.5 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
