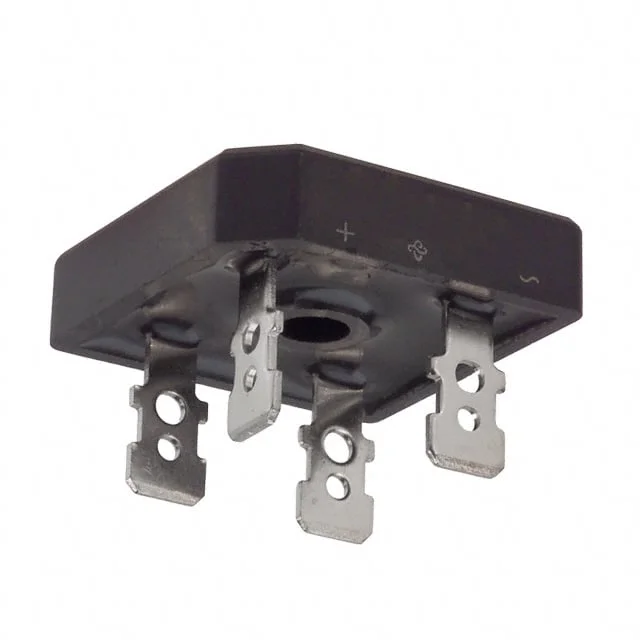

GBPC3501/1
BRIDGE RECT 1PHASE 100V 35A GBPC
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC3501
GBPC3501/1 Hakkında
GBPC3501/1, Vishay üreticisine ait tek fazlı köprü doğrultucu (bridge rectifier) bileşenidir. AC gerilimi DC gerilime çevirmek için kullanılır ve 35 A ortalama doğrultulmuş akım değerine sahiptir. 100 V peak reverse voltage ve 1.1 V forward voltage değeriyle güç kaynakları, endüstriyel kontrol devreleri ve genel doğrultma uygulamalarında kullanılabilir. QC terminal bağlantısı ve GBPC paket yapısı ile panel montajına uygun bir yapıda sunulur. Obsolete statüsündedir ve mevcut tasarımlarda muadil kontrolü gerektirebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 100 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Package / Case | 4-Square, GBPC |
| Part Status | Obsolete |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 17.5 A |
| Voltage - Peak Reverse (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
