Diyotlar - Köprü Doğrultucular

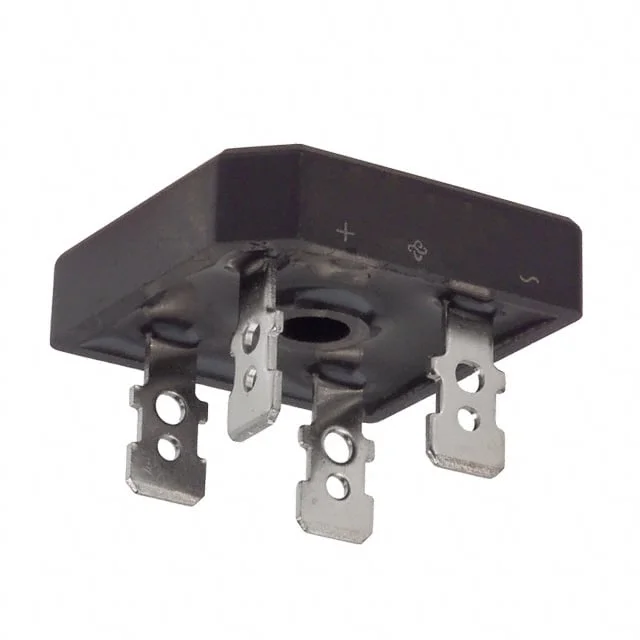

GBPC3501-E4/51
BRIDGE RECT 1PHASE 100V 35A GBPC
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC3501
GBPC3501-E4/51 Hakkında
GBPC3501-E4/51, Vishay tarafından üretilen, tek faz AC girişin DC çıkışa çevrilmesi için kullanılan bir köprü doğrultucudur. GBPC paket yapısına sahip bu komponent, 100 V peak reverse voltage ve 35 A average rectified current değerleriyle güç doğrultma uygulamalarında kullanılır. Standart teknoloji ile üretilmiş olup QC terminal bağlantı yapısına sahiptir. 1.1 V @ 17.5 A forward voltage, 5 µA @ 100 V reverse leakage ve -55°C ile 150°C junction temperature aralığı gibi teknik değerlere sahiptir. Güç kaynakları, endüstriyel ekipmanlar, şarj devreleri, motor sürücü girişleri ve AC-DC dönüşüm içeren çeşitli elektronik sistemlerde değerlendirilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 100 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Active |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 17.5 A |
| Voltage - Peak Reverse (Max) | 100 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
