Diyotlar - Köprü Doğrultucular

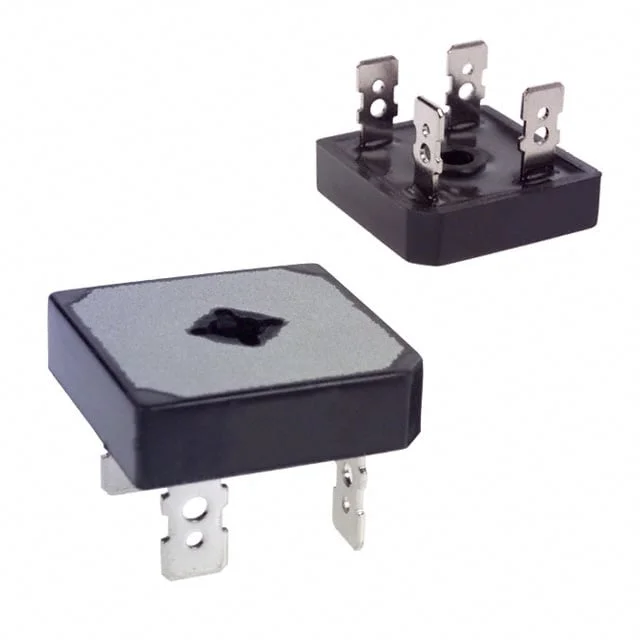

GBPC3501
BRIDGE RECT 1PHASE 100V 35A GBPC
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC3501
GBPC3501 Hakkında
GBPC3501, Diodes Incorporated tarafından üretilen tek faz köprü doğrultucudur. 35A ortalama doğrultulmuş akım kapasitesi ve 100V pik ters voltaj değeri ile AC sinyallerin DC'ye dönüştürülmesinde kullanılır. QC terminal montajı ile kompakt tasarım sağlayan bu komponent, güç kaynakları, endüstriyel uygulamalar ve şarj devreleri gibi enerji dönüştürme sistemlerinde uygulanır. -65°C ile 150°C arasında çalışabilir ve 1.1V maksimum forward voltaj değerine sahiptir. GBPC paket standardında üretilen bu bileşen, yüksek akım uygulamaları için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 100 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Obsolete |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 17.5 A |
| Voltage - Peak Reverse (Max) | 100 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
