Diyotlar - Köprü Doğrultucular

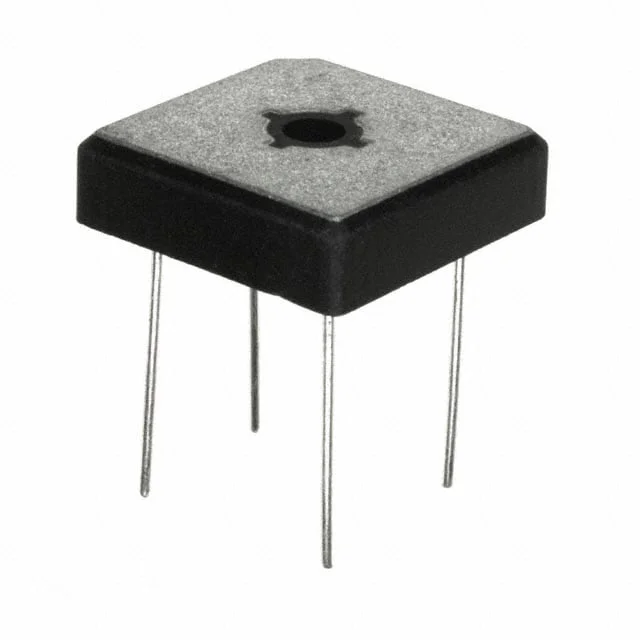

GBPC2510W-G
BRIDGE RECT 1P 1KV 25A GBPC-W
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2510W
GBPC2510W-G Hakkında
GBPC2510W-G, Comchip Technology tarafından üretilen, tek fazlı bir köprü doğrultucu diyottur. AC gerilimi DC gerilime dönüştürmek için kullanılır ve 25 A ortalama doğrultulmuş akım ile 1 kV tepe ters gerilim değerine sahiptir. Through Hole montaj yapısına ve GBPC-W paket tipine sahiptir. Maksimum forward voltage değeri 12.5 A akımda 1.1 V, ters kaçak akımı ise 1000 V altında 10 µA seviyesindedir. Bu komponent; güç kaynakları, endüstriyel doğrultma devreleri, batarya şarj devreleri, motor sürücü giriş katları ve genel AC-DC dönüşüm uygulamalarında kullanılabilir. Çalışma jonksiyon sıcaklığı -55°C ile 150°C aralığındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC-W |
| Part Status | Active |
| Supplier Device Package | GBPC-W |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
