Diyotlar - Köprü Doğrultucular

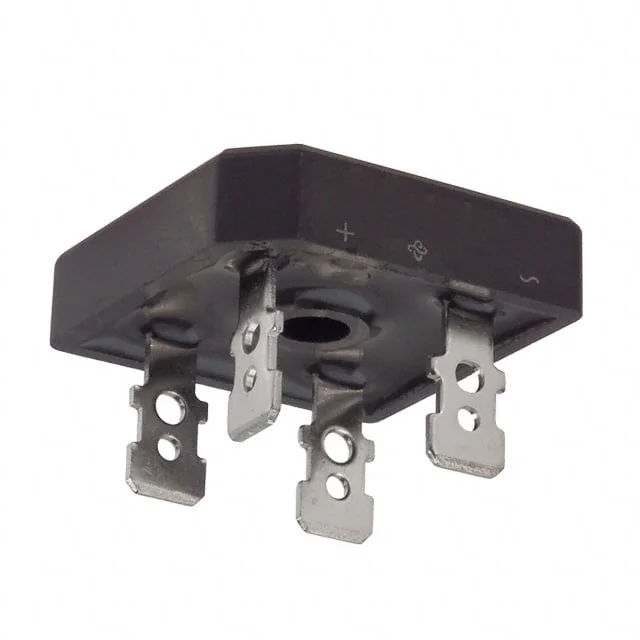

GBPC2510(UM)E4/51
BRIDGE RECT 1PHASE 1KV 25A GBPC
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2510
GBPC2510(UM)E4/51 Hakkında
GBPC2510(UM)E4/51, Vishay üretimi tek fazlı köprü doğrultucu diyottur. AC gerilimi DC'ye çevirmek için kullanılır ve güç kaynakları, adaptörler, endüstriyel ekipmanlar ile genel doğrultma devrelerinde yer alır. 25 A ortalama akım değeri ve 1 kV peak reverse voltaj dayanımı ile çeşitli giriş gerilimli uygulamalarda kullanılabilir. QC terminal bağlantı tipi ve GBPC paket yapısı, kart ve sistem entegrasyonunu kolaylaştırır. Bu komponent, standart technology yapısına sahip olup doğrultma, şarj ve genel güç dönüşüm devrelerinde değerlendirilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Active |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
