Diyotlar - Köprü Doğrultucular

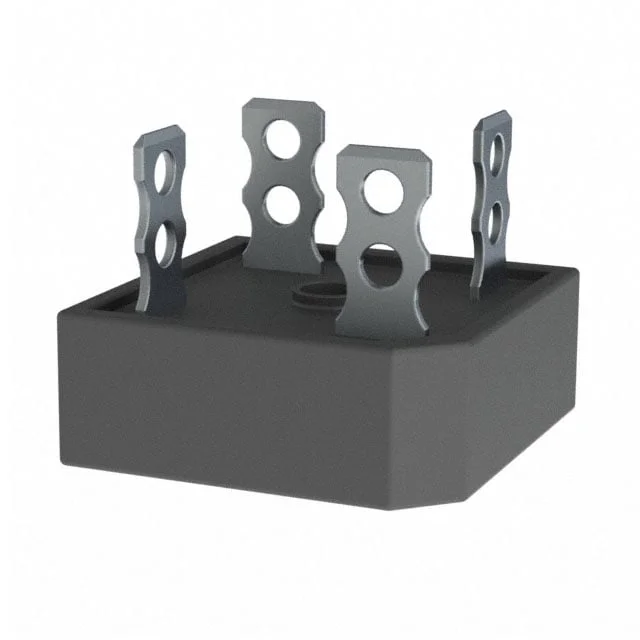

GBPC2510M T0G
BRIDGE RECT 1P 1KV 25A GBPC-M
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2510M
GBPC2510M T0G Hakkında
GBPC2510M T0G, Taiwan Semiconductor tarafından üretilen tek faz köprü doğrulttucu diyottur. 1 kV pik ters voltaj (Vr) ve 25 A ortalama doğrultulmuş akım (Io) kapasitesiyle tasarlanmıştır. QC terminal montajlı GBPC-M paketinde sunulan bu bileşen, -55°C ile +150°C sıcaklık aralığında çalışabilir. 1.1 V forward voltaj (12.5 A'da) ve 5 µA ters sızıntı akımı (1000 V'da) özelliklerine sahiptir. Güç kaynakları, invertörler, UPS sistemleri ve endüstriyel elektronik uygulamalarında AC-DC dönüşümü için kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC-M |
| Part Status | Active |
| Supplier Device Package | GBPC-M |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
