Diyotlar - Köprü Doğrultucular

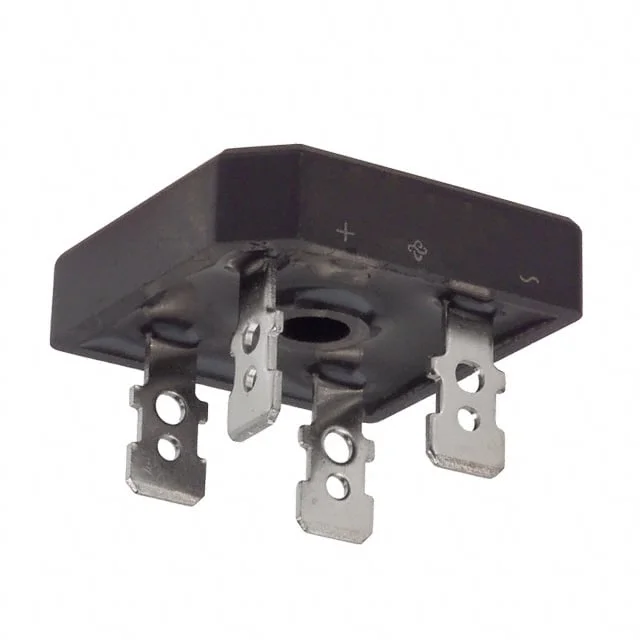

GBPC2510/1
BRIDGE RECT 1PHASE 1KV 25A GBPC
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2510
GBPC2510/1 Hakkında
GBPC2510/1, Vishay üreticisine ait tek fazlı bir köprü doğrultucu (bridge rectifier) komponentidir. AC gerilimi DC gerilime çevirmek için kullanılır ve 25 A ortalama doğrultulmuş akım değerine sahiptir. 1 kV peak reverse voltage ve düşük reverse leakage değeri ile güç kaynakları, endüstriyel besleme devreleri, motor sürücüleri ve genel doğrultma uygulamalarında tercih edilir. QC Terminal bağlantı tipi ve GBPC paket yapısı sayesinde şaseye veya uygun montaja entegre edilebilir. Bu parça obsolete durumundadır, bu nedenle yeni tasarımlarda stok ve muadil kontrolü yapılmalıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Package / Case | 4-Square, GBPC |
| Part Status | Obsolete |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
