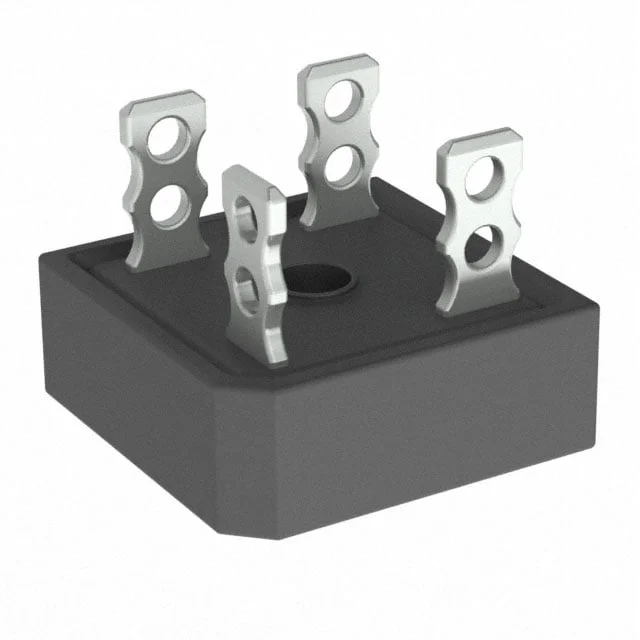

GBPC2510 T0G
BRIDGE RECT 1PHASE 1KV 25A GBPC
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2510
GBPC2510 T0G Hakkında
GBPC2510 T0G, Taiwan Semiconductor tarafından üretilen tek faz köprü doğrulttucu (bridge rectifier) diyottur. 1 kV peak reverse voltaj ve 25 A ortalama düzeltilmiş akım kapasitesine sahiptir. 1.1 V maksimum forward voltaj @12.5 A işletme koşullarında çalışır. QC Terminal montaj tipi ile sağlanan bu komponent, -55°C ile 150°C arasında güvenli şekilde çalışabilir. Tersine akım sızıntısı 1000 V'ta maksimum 5 µA seviyesindedir. AC gücün DC gücüne dönüştürülmesi gereken endüstriyel uygulamalar, hemen hemen tüm AC ağ tabanlı güç kaynakları, fırın kontrol sistemleri ve sürücü devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Active |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
