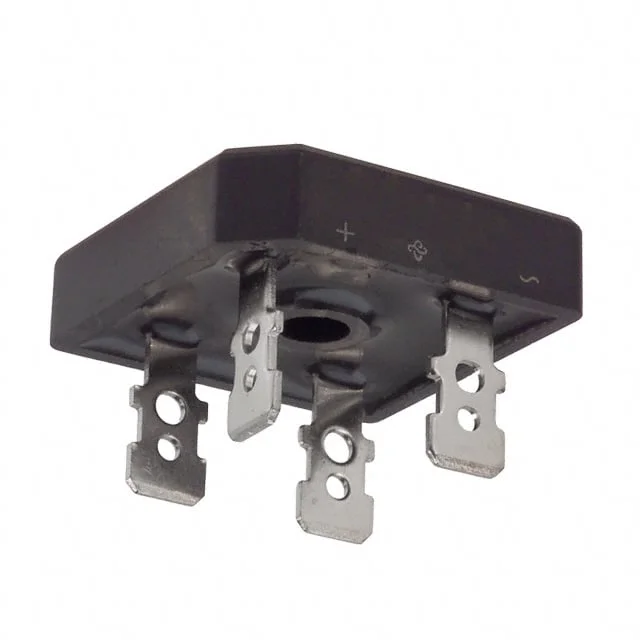

GBPC2510-E4/51
BRIDGE RECT 1PHASE 1KV 25A GBPC
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2510
GBPC2510-E4/51 Hakkında
GBPC2510-E4/51, Vishay tarafından üretilen, GBPC paketinde sunulan tek faz köprü doğrultucudur. AC girişin DC çıkışa dönüştürülmesi için kullanılır. 25 A ortalama doğrultulmuş akım kapasitesi ve 1 kV tepe ters gerilim değeri ile güç kaynağı, endüstriyel ekipman, şarj devreleri, kontrol kartları ve çeşitli AC-DC dönüştürme uygulamalarında yer alabilir. Bileşen, QC Terminal montaj yapısına sahiptir. Maksimum ileri yön gerilim düşümü 1.1 V @ 12.5 A, ters kaçak akımı ise 5 µA @ 1000 V seviyesindedir. Çalışma sıcaklık aralığı -55°C ile 150°C (TJ) arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Active |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
