Diyotlar - Köprü Doğrultucular

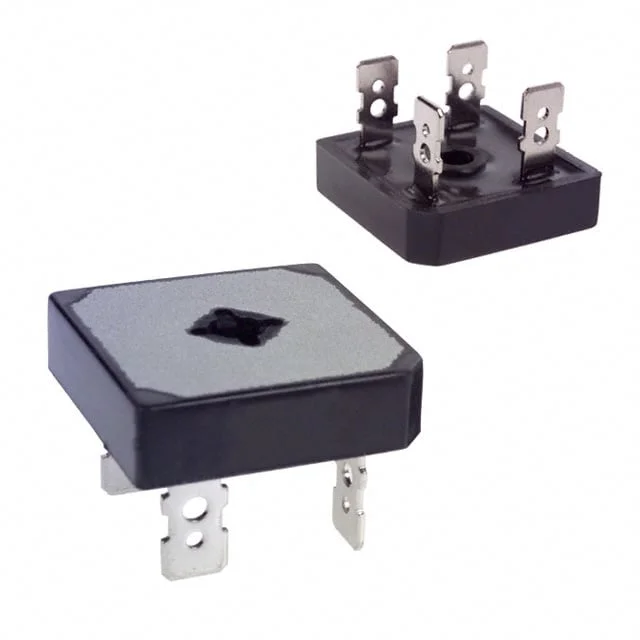

GBPC2510
BRIDGE RECT 1PHASE 1V 25A GBPC
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2510
GBPC2510 Hakkında
GBPC2510, Diodes Incorporated tarafından üretilen tek fazlı köprü doğrulttucu (bridge rectifier) diyotudur. 25A ortalama doğrultulmuş akım kapasitesi ve 1kV peak reverse voltaj ile AC elektrik sinyallerini DC elektrik sinyaline dönüştürmek için tasarlanmıştır. QC Terminal montaj türü ile PCB'ye direkt bağlantı sağlar. -65°C ile 150°C arasında çalışma sıcaklığına sahip olan bu komponent, güç kaynakları, invertörler, kaynak makinaları ve endüstriyel AC-DC dönüştürme uygulamalarında kullanılır. 1.1V maksimum ileri voltaj ve 5µA ters sızıntı akımı özellikleriyle güvenilir doğrultma performansı sunar. Yaygın endüstriyel ve ticari elektrik uygulamalarında tercih edilen standart teknoloji köprü doğrultucudur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Obsolete |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
