Diyotlar - Köprü Doğrultucular

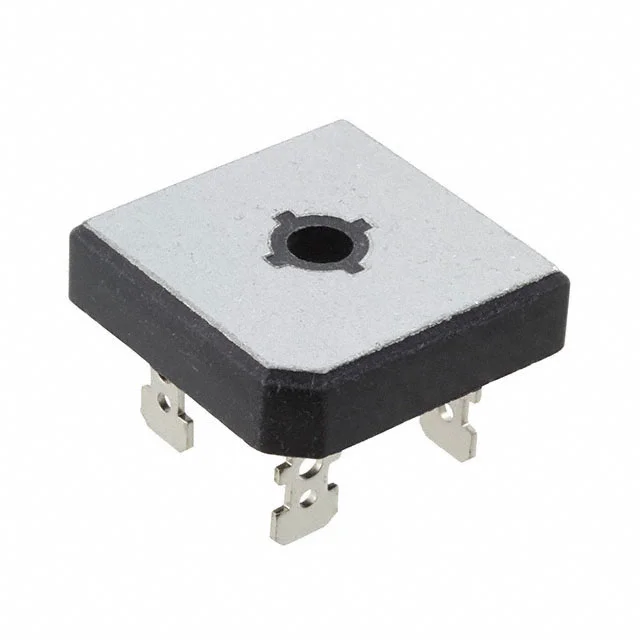

GBPC2510-BP
BRIDGE RECT 1PHASE 1KV 25A GBPC
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2510
GBPC2510-BP Hakkında
GBPC2510-BP, Micro Commercial Components (MCC) tarafından sunulan, tek faz AC girişin DC çıkışa doğrultulması için kullanılan bir köprü doğrultucudur. 25 A average rectified current kapasitesine, 1 kV peak reverse voltage değerine ve GBPC paket yapısına sahiptir. QC Terminal bağlantı tipi sayesinde uygun güç uygulamalarında kullanılabilir. Bu komponent; güç kaynakları, endüstriyel ekipmanlar, batarya şarj devreleri, inverter giriş katları, motor sürücüleri ve genel AC-DC dönüştürme uygulamalarında yer alır. Standart teknoloji ile üretilmiştir ve -55°C ile 150°C junction temperature aralığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Active |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
