Diyotlar - Köprü Doğrultucular

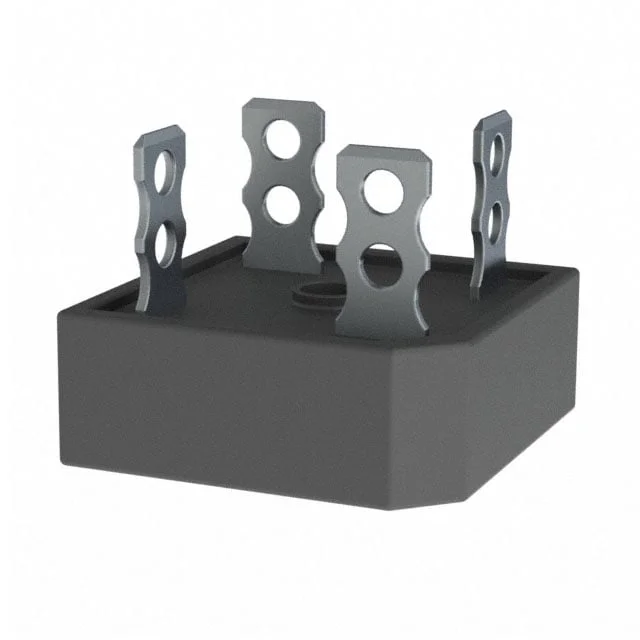

GBPC2508M T0G
BRIDGE RECT 1P 800V 25A GBPC-M
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2508M
GBPC2508M T0G Hakkında
GBPC2508M T0G, Taiwan Semiconductor tarafından üretilen tek fazlı bridge rectifier diyottur. 800V peak reverse voltaj ve 25A ortalama doğrultulmuş akım kapasitesine sahiptir. QC Terminal montaj tipi ile sağlam mekanik bağlantı sağlar. 1.1V maksimum forward voltaj (12.5A'de) ile düşük güç kaybı karakteristiği gösterir. Ters sızıntı akımı 800V'de 5µA ile sınırlıdır. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. Güç kaynakları, AC/DC dönüştürücüler, endüstriyel kontrol sistemleri ve genel amaçlı doğrultma uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 800 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC-M |
| Part Status | Active |
| Supplier Device Package | GBPC-M |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 800 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
