Diyotlar - Köprü Doğrultucular

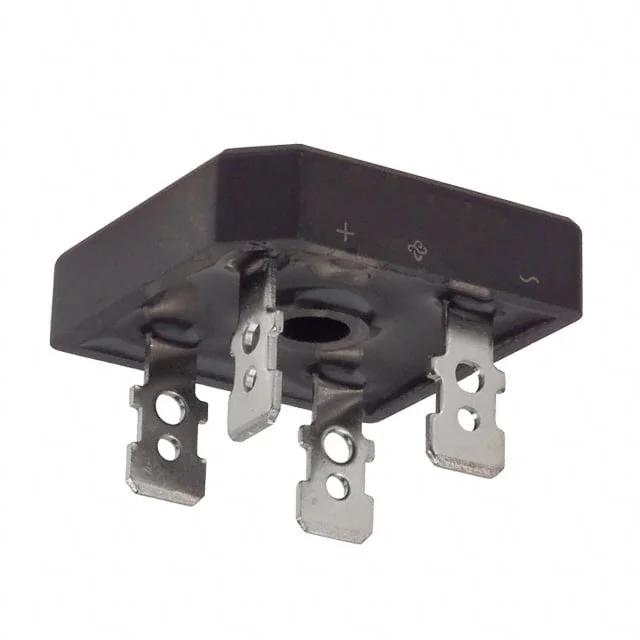

GBPC2508-E4/51
BRIDGE RECT 1PHASE 800V 25A GBPC
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2508
GBPC2508-E4/51 Hakkında
GBPC2508-E4/51, Vishay tarafından sunulan, tek faz AC girişin DC çıkışa dönüştürülmesi için kullanılan bir köprü doğrultucudur. 800 V peak reverse gerilim ve 25 A average rectified current değerine sahiptir. Standart teknoloji ile üretilmiş olup GBPC paket yapısında ve QC terminal bağlantı tipindedir. Maksimum forward voltage değeri 12.5 A akımda 1.1 V, reverse leakage akımı ise 800 V seviyesinde 5 µA olarak belirtilmiştir. Bu tip köprü doğrultucular güç kaynakları, endüstriyel kontrol devreleri, motor sürücü giriş katları, akü şarj devreleri ve çeşitli AC-DC dönüştürme uygulamalarında kullanılır. Çalışma jonksiyon sıcaklığı aralığı -55°C ile 150°C arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 800 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Active |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 800 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
