Diyotlar - Köprü Doğrultucular

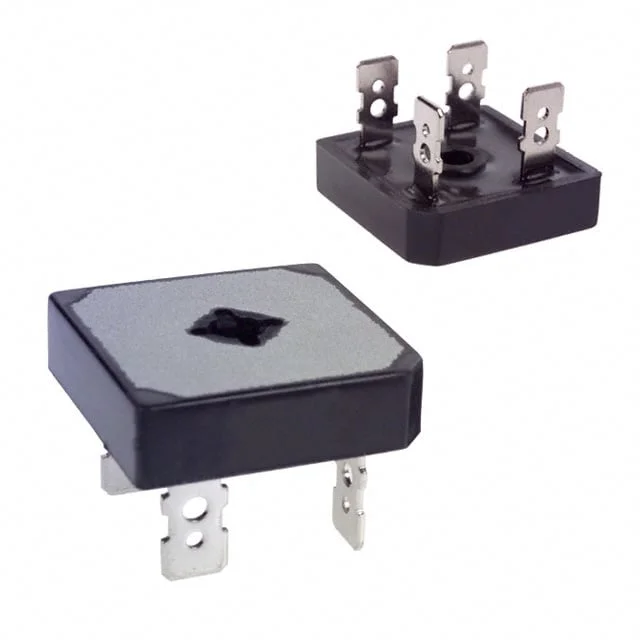

GBPC2508
BRIDGE RECT 1PHASE 800V 25A GBPC
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2508
GBPC2508 Hakkında
GBPC2508, Diodes Incorporated tarafından üretilen tek fazlı köprü doğrulttucu diyottur. 25 A ortalama doğrultulmuş akım kapasitesi ve 800 V maksimum ters gerilim değeri ile endüstriyel güç uygulamalarında kullanılır. QC Terminal montaj tipinde sunulan bu komponent, AC/DC güç kaynakları, şarj devreleri ve düşük frekanslı güç dönüştürme uygulamalarında yer alır. 1.1 V forward voltajı ile verimli enerji dönüştürme sağlar. -65°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. Standard teknoloji ile üretilen bu bileşen, GBPC paket standartını takip eder.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 800 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Obsolete |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 800 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
