Diyotlar - Köprü Doğrultucular

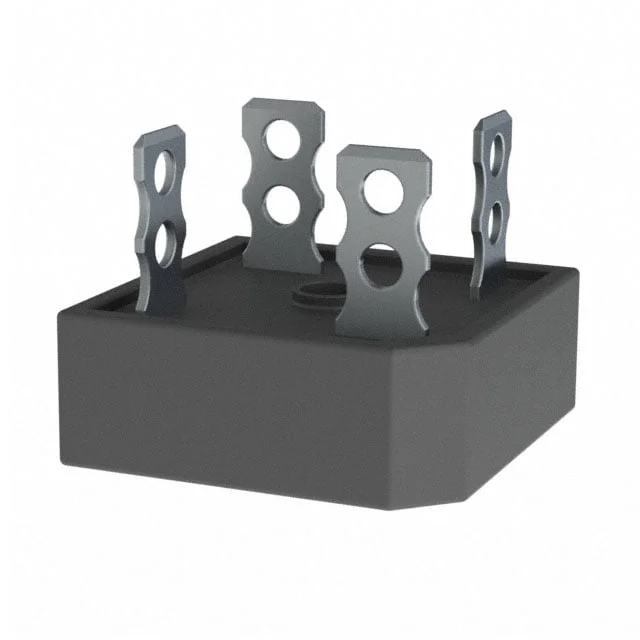

GBPC2506M T0G
BRIDGE RECT 1P 600V 25A GBPC-M
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2506M
GBPC2506M T0G Hakkında
GBPC2506M T0G, Taiwan Semiconductor tarafından üretilen tek faz köprü doğrulttucu diyottur. 600V peak reverse voltaj ve 25A ortalama doğrulttulanmış akım kapasitesi ile AC'den DC'ye dönüştürme uygulamalarında kullanılır. 1.1V forward voltaj @ 12.5A ve 5µA reverse leakage akımı @ 600V özelikleri ile verimli enerji dönüşümü sağlar. QC Terminal montaj tipi ile endüstriyel kontroller, güç kaynakları, invertörler ve motor sürücü devreleri gibi uygulamalarda tercih edilir. -55°C ile +150°C arasında çalışabilir. GBPC-M paketi standart diyot köprü modülü konfigürasyonu ile tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC-M |
| Part Status | Active |
| Supplier Device Package | GBPC-M |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
