Diyotlar - Köprü Doğrultucular

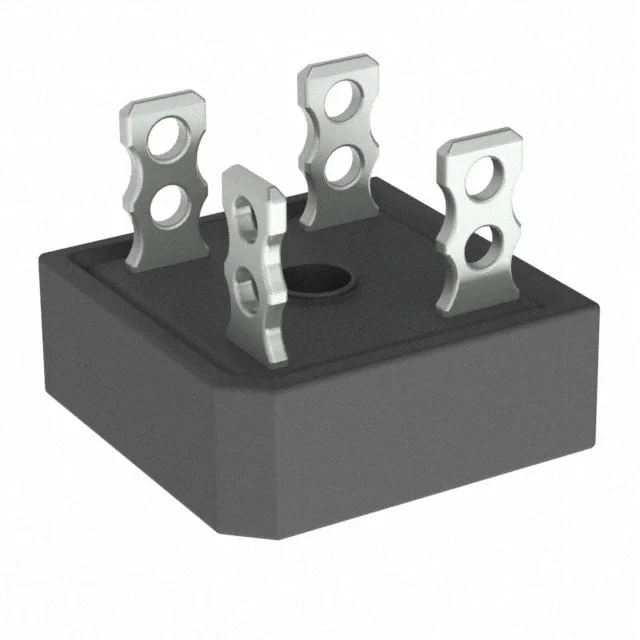

GBPC2506 T0G
BRIDGE RECT 1PHASE 600V 25A GBPC
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2506
GBPC2506 T0G Hakkında
GBPC2506 T0G, Taiwan Semiconductor tarafından üretilen tek fazlı köprü doğrultucu diyottur. 25A ortalama doğrultulmuş akım kapasitesi ve 600V pik ters voltaj değeri ile güç kaynakları, invertörler, UPS sistemleri ve endüstriyel uygulamalarda AC/DC dönüşüm işlemlerinde kullanılır. QC Terminal bağlantısı ile yüksek akım uygulamalarına uygun tasarlanmıştır. -55°C ile 150°C arasında çalışabilmesi geniş sıcaklık aralığında güvenilir çalışma sağlar. Maksimum 1.1V forward voltajı ile düşük enerji kaybı özelliği taşır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Active |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
