Diyotlar - Köprü Doğrultucular

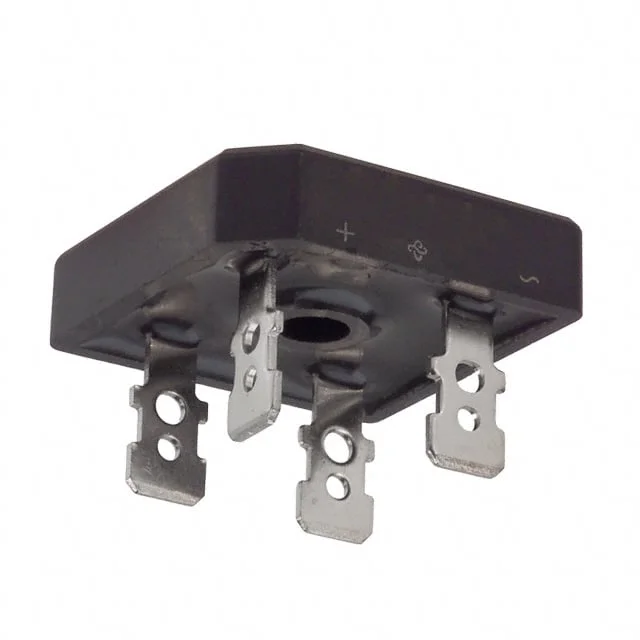

GBPC2506-E4/51
BRIDGE RECT 1PHASE 600V 25A GBPC
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2506
GBPC2506-E4/51 Hakkında
GBPC2506-E4/51, Vishay tarafından üretilen, GBPC paketinde sunulan tek faz köprü doğrultucu diyottur. 600 V peak reverse gerilim ve 25 A average rectified current değeri ile AC gerilimin DC gerilime dönüştürülmesi gereken güç devrelerinde kullanılır. Standart doğrultucu teknolojisine sahiptir ve QC terminal bağlantı yapısı ile montajlanır. 1.1 V forward voltage değeri @ 12.5 A, 5 µA reverse leakage değeri @ 600 V ve -55°C ile 150°C jonksiyon sıcaklık aralığı gibi teknik özellikleriyle güç kaynakları, endüstriyel ekipmanlar, motor sürücüleri, batarya şarj devreleri ve genel amaçlı doğrultma uygulamalarında değerlendirilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Active |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 600 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
