Diyotlar - Köprü Doğrultucular

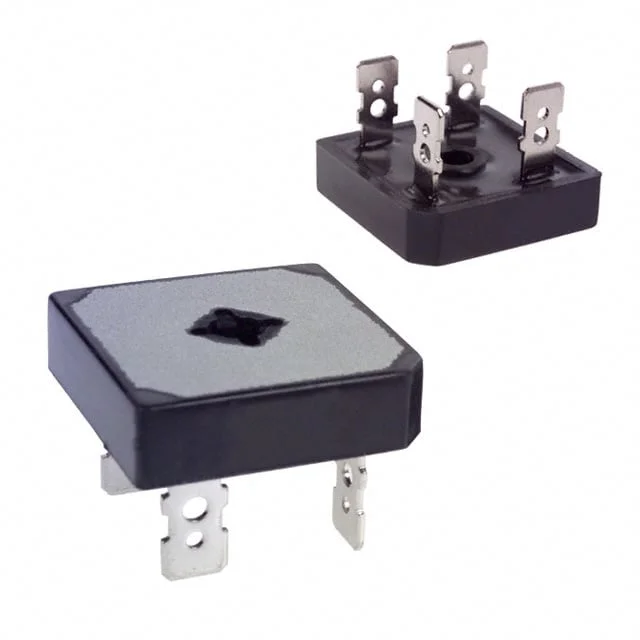

GBPC2506
BRIDGE RECT 1PHASE 600V 25A GBPC
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2506
GBPC2506 Hakkında
GBPC2506, Diodes Incorporated tarafından üretilen tek faz köprü doğrultucudur. 25A ortalama doğrultulmuş akım kapasitesi ve 600V tepe ters voltajı ile AC/DC güç kaynağı uygulamalarında kullanılır. QC Terminal bağlantı tipi ile monte edilir. -65°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans sağlar. 1.1V maksimum ileri voltajı ile düşük güç kaybı sunar. Endüstriyel kontrol sistemleri, adaptörler ve AC/DC dönüştürücü devrelerde yaygın olarak uygulanmaktadır. Şu anda üretimi sonlandırılmış (obsolete) olup, alternatif ürünler kullanılması önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Obsolete |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 600 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
