Diyotlar - Köprü Doğrultucular

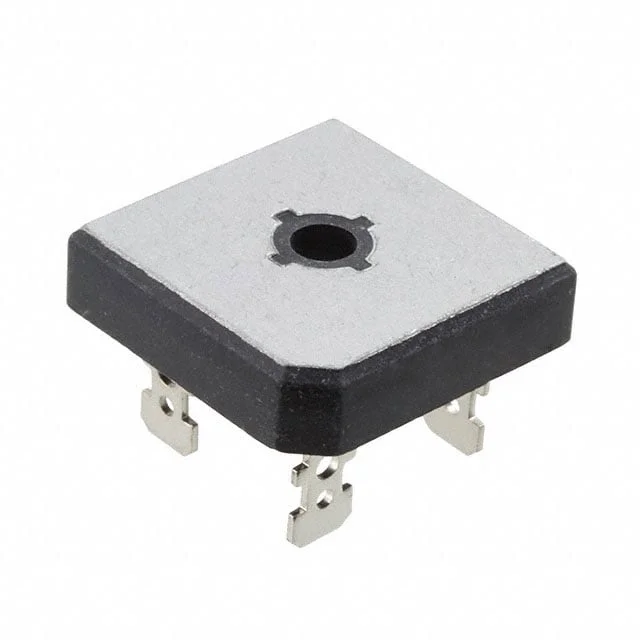

GBPC2506-BP
BRIDGE RECT 1PHASE 600V 25A GBPC
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC2506
GBPC2506-BP Hakkında
GBPC2506-BP, Micro Commercial Components (MCC) tarafından üretilen, tek fazlı AC girişleri DC çıkışa dönüştürmek için kullanılan bir köprü doğrultucudur. 600 V peak reverse gerilim ve 25 A average rectified current değerine sahiptir. GBPC paket yapısında sunulur ve QC terminal bağlantı tipi ile montaj yapılır. Maksimum forward voltage değeri 12.5 A akımda 1.1 V, reverse leakage akımı ise 600 V altında 5 µA seviyesindedir. Bu komponent; güç kaynakları, endüstriyel ekipmanlar, batarya şarj devreleri, motor sürücü girişleri ve genel AC-DC dönüştürme uygulamalarında kullanılabilir. -55°C ile 150°C junction sıcaklığı aralığında çalışacak şekilde belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Active |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 600 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
