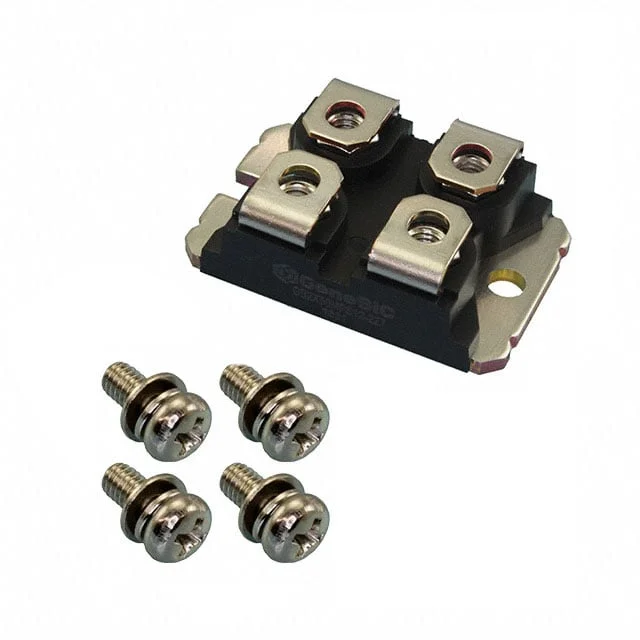

GB2X100MPS12-227
SIC DIODE 1200V 200A SOT-227
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- SOT-227-4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- GB2X100MPS12
GB2X100MPS12-227 Hakkında
GB2X100MPS12-227, GeneSiC Semiconductor tarafından üretilen 1200V 200A kapasiteli Silicon Carbide (SiC) Schottky diyot dizisidir. SOT-227-4 miniBLOC paketinde sunulan bu komponent, 2 bağımsız diyot içerir ve yüksek güç uygulamalarında doğrultma işlevi görmektedir. Ortalama doğrultulmuş akım 185A (DC) seviyesinde, ters sızıntı akımı 1200V'de 80µA olarak belirlenmiştir. İleri yönde gerilim düşüşü 100A'de maksimum 1.8V'tur. Reverse recovery time'ı 0ns olması ve hızlı anahtarlama özelliği sayesinde yüksek frekanslı güç dönüştürme devrelerinde yer alır. Şasi montajlı tasarımla endüstriyel ve tren uygulamalarında kullanılmaktadır. Çalışma sıcaklığı aralığı -55°C ile 175°C arasında değişmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 185A (DC) |
| Current - Reverse Leakage @ Vr | 80 µA @ 1200 V |
| Diode Configuration | 2 Independent |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | SOT-227 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
