Diyotlar - Doğrultucular - Tekil

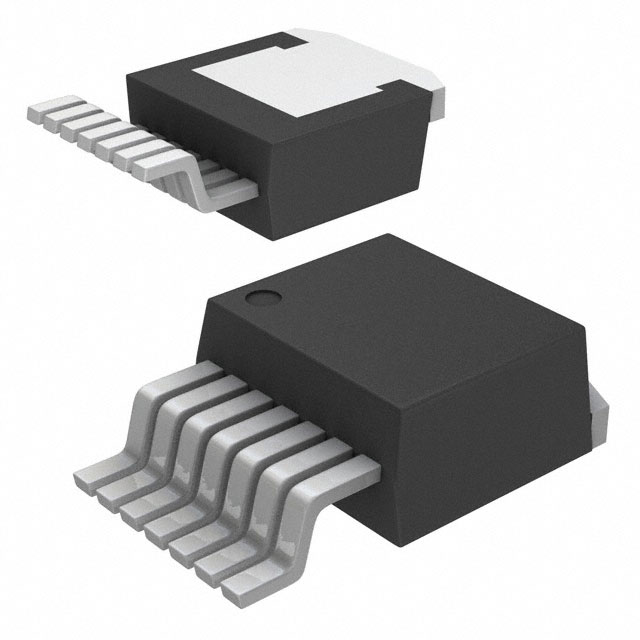

GB05MPS33-263
SIC SCHOTTKY 3300V 5A TO-263-7
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- TO-263-8
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- GB05MPS33
GB05MPS33-263 Hakkında
GB05MPS33-263, GeneSiC Semiconductor tarafından üretilen Silicon Carbide Schottky diyottur. 3300V ters voltaj yeteneğine sahip bu bileşen, 5A nominal akımda çalışır ve TO-263-8 (D²Pak) yüzey montaj paketinde sunulur. 0 ns reverse recovery time karakteristiği sayesinde yüksek frekans uygulamalarında tercih edilir. -55°C ile 175°C arasında çalışan bu diyot, güç yönetimi devrelerinde, inverter uygulamalarında ve yüksek voltajlı anahtarlama devreleri için tasarlanmıştır. 3V @ 5A forward voltage ve 10µA @ 3000V ters sızıntı akımı özellikleri ile endüstriyel güç elektroniksi uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 288pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 14A (DC) |
| Current - Reverse Leakage @ Vr | 10 µA @ 3000 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-263-7 |
| Voltage - DC Reverse (Vr) (Max) | 3300 V |
| Voltage - Forward (Vf) (Max) @ If | 3 V @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
