Diyotlar - Doğrultucular - Tekil

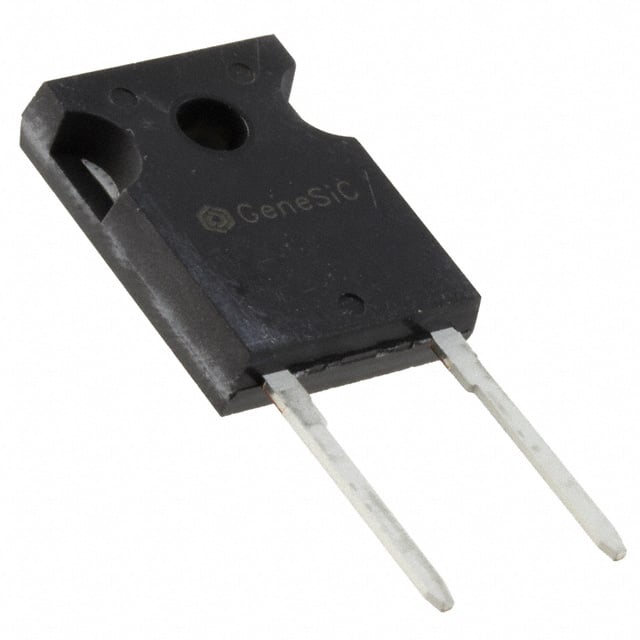

GB05MPS17-247
SIC DIODE 1700V 5A TO-247-2
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- GB05MPS17
GB05MPS17-247 Hakkında
GB05MPS17-247, GeneSiC Semiconductor tarafından üretilen Silicon Carbide (SiC) Schottky diyottur. 1700V ters gerilim dayanımı ve 5A nominal akım değerleriyle, yüksek voltaj uygulamalarında doğrultma işlevi görmektedir. TO-247-2 paketinde sunulan bu bileşen, ters iyileştirme zamanının (trr) sıfır olması nedeniyle hızlı anahtarlama ve düşük kapasitif kayıplar sağlar. -55°C ile 175°C arasındaki geniş çalışma sıcaklığı aralığında kararlı performans gösterir. Güç kaynakları, invertörler, DC-DC dönüştürücüler ve solar uygulamaları gibi verimlilik gerektiren doğrultma devrelerinde kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 334pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 25A (DC) |
| Current - Reverse Leakage @ Vr | 6 µA @ 1700 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1700 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
