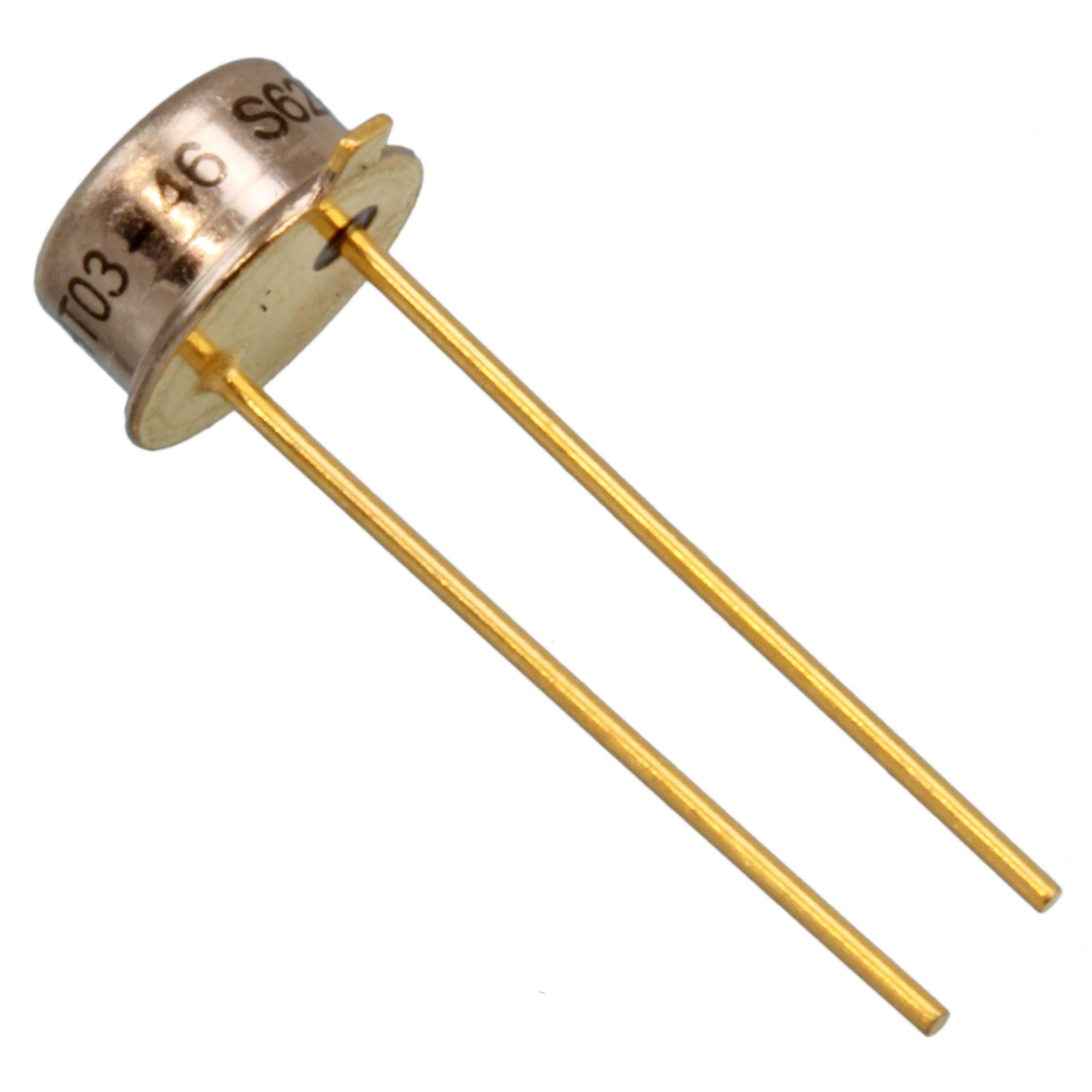

GB02SHT03-46
DIODE SCHOTTKY 300V 4A
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- TO-206AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- GB02SHT03
GB02SHT03-46 Hakkında
GB02SHT03-46, GeneSiC Semiconductor tarafından üretilen Silicon Carbide (SiC) Schottky doğrultma diyotudur. 300V ters voltaj ve 4A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, inverterler ve yüksek sıcaklık uygulamalarında kullanılır. Sıfır reverse recovery time (trr) özellikleri sayesinde anahtarlama kayıplarını minimize eder. 1.6V forward voltage ve çok düşük ters kaçak akımı (5µA @ 300V) ile verimli enerji dönüşümü sağlar. -55°C ile 225°C arasında çalışabilen geniş sıcaklık aralığı, yüksek sıcaklık ortamlarında ve otomotiv uygulamalarında tercih edilmesini sağlar. TO-46 through-hole kasa ile geleneksel PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 76pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 4A (DC) |
| Current - Reverse Leakage @ Vr | 5 µA @ 300 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 225°C |
| Package / Case | TO-206AB, TO-46-3 Metal Can |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-46 |
| Voltage - DC Reverse (Vr) (Max) | 300 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
