IGBT Transistörler - Modüller

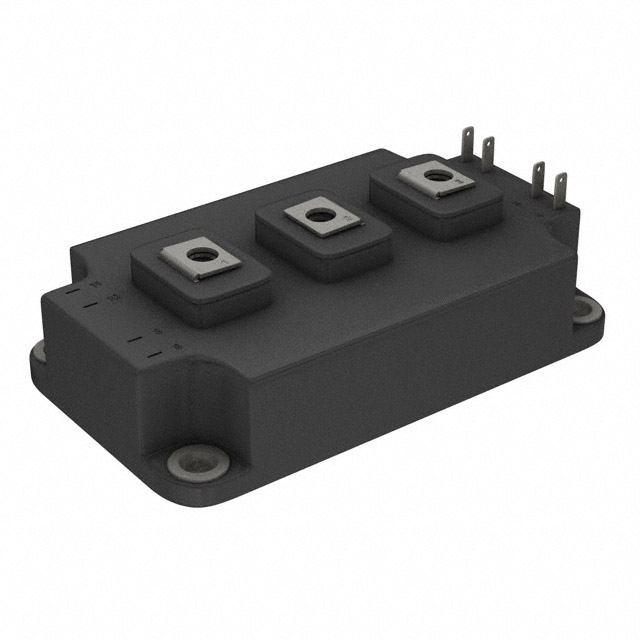

GA400TD25S
IGBT MOD 250V 400A INT-A-PAK
- Üretici
- Vishay
- Paket/Kılıf
- Dual INT-A-PAK (4 + 8)
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- GA400TD25S
GA400TD25S Hakkında
GA400TD25S, Vishay tarafından üretilen Half Bridge konfigürasyonlu IGBT modülüdür. 250V kolektör-emitter breakdown voltajı ve 400A maksimum kolektör akımı ile tasarlanmıştır. Dual INT-A-PAK paketinde sunulan bu bileşen, Vce(on) değeri 1.6V (15V, 400A koşullarında) olup maksimum 1350W güç kapasitesine sahiptir. -40°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Chassis mount tipi bağlantı ile endüstriyel uygulamalarda, güç elektroniği sistemlerinde, inverter devrelerde ve motor sürücü uygulamalarında kullanılır. Düşük Vce(on) değeri ısıl kayıpları minimize ederek verimli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 500 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 36 nF @ 30 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Dual INT-A-PAK (3 + 8) |
| Part Status | Obsolete |
| Power - Max | 1350 W |
| Supplier Device Package | Dual INT-A-PAK |
| Vce(on) (Max) @ Vge, Ic | 1.6V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 250 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
