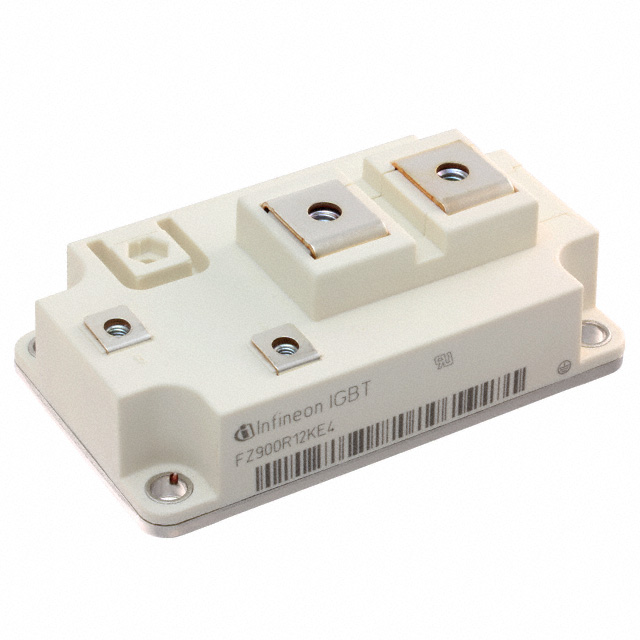

IGBT Transistörler - Modüller
FZ900R12KE4HOSA1
IGBT MOD 1200V 900A 4300W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FZ900R12KE4
FZ900R12KE4HOSA1 Hakkında
FZ900R12KE4HOSA1, Infineon Technologies tarafından üretilen 1200V/900A IGBT modülüdür. Trench Field Stop teknolojisine sahip bu bileşen, maksimum 4300W güç işleme kapasitesiyle endüstriyel uygulamalarda kullanılır. Vce(on) değeri 2.1V @ 15V, 900A koşullarında ölçülmüştür. -40°C ile +150°C arasında çalışabilen modül, şasi montaj tipiyle sağlanmaktadır. Giriş kapasitansi 56 nF @ 25V olup, standart giriş tipine sahiptir. Bu IGBT modülü, güç dönüşüm sistemleri, motor kontrol ve endüstriyel sürücü uygulamalarında yaygın olarak tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 900 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 56 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 4300 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 900A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
