IGBT Transistörler - Modüller

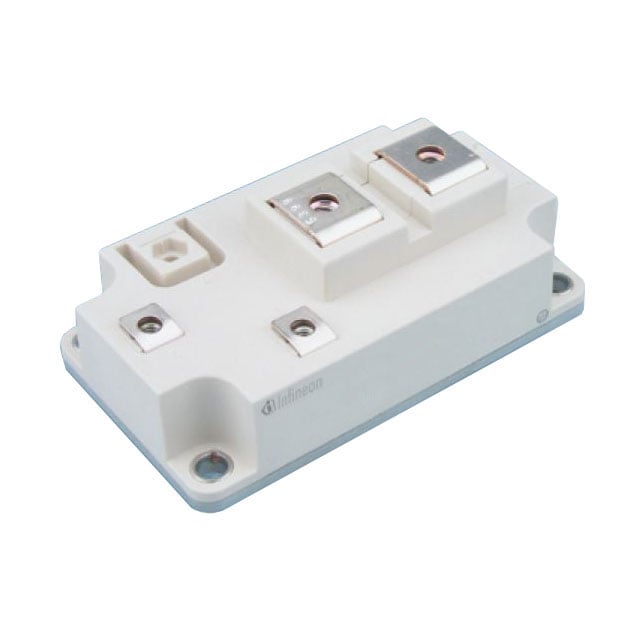

FZ800R45KL3B5NOSA2
IGBT MOD 4500V 1600A 9000W
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FZ800R45KL3B5
FZ800R45KL3B5NOSA2 Hakkında
FZ800R45KL3B5NOSA2, Rochester Electronics tarafından üretilen yüksek güçlü IGBT modülüdür. 4500V collector-emitter breakdown voltajı ve 1600A maksimum collector akımı ile tasarlanmış olup, 9000W güç kapasitesine sahiptir. Half-bridge konfigürasyonunda sunulan bu modül, Trench Field Stop IGBT teknolojisini kullanmaktadır. Chassis mount montaj türü ile endüstriyel uygulamalar, güç dönüşümü sistemleri, AC/DC konverterleri ve yüksek akımlı anahtarlama uygulamalarında kullanılır. -50°C ile 125°C işletme sıcaklık aralığında çalışabilen modül, 2.85V Vce(on) değeri ile verimli enerji yönetimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 1600 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -50°C ~ 125°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 9000 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.85V @ 15V, 800A |
| Voltage - Collector Emitter Breakdown (Max) | 4500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
