IGBT Transistörler - Modüller

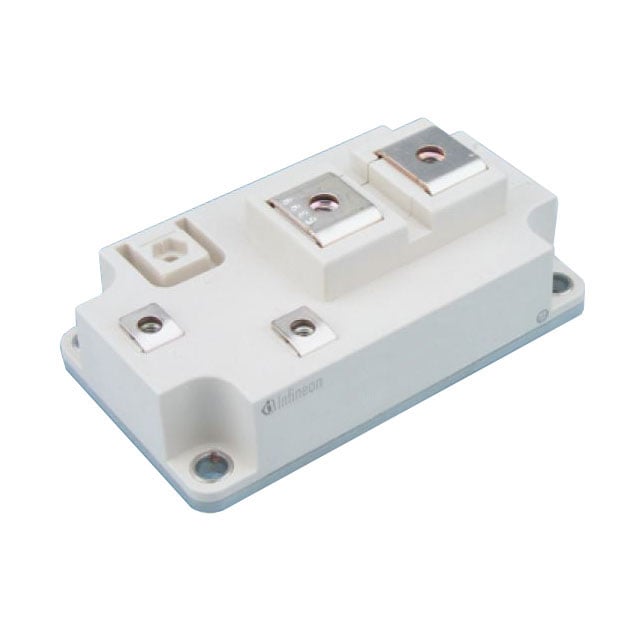

FZ800R33KL2CNOSA1
IGBT MOD 3300V 1500A 9800W
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FZ800R33KL2
FZ800R33KL2CNOSA1 Hakkında
FZ800R33KL2CNOSA1, Rochester Electronics tarafından üretilen yüksek voltaj IGBT modülüdür. 3300V breakdown voltajı ve 1500A maksimum collector akımı ile güç elektronik uygulamalarında kullanılır. 9800W maksimum güç kapasitesi ile endüstriyel invertörler, motor sürücüleri ve güç kaynakları gibi sistemlerde yer alır. Chassis mount paket türü ile doğrudan panel montajına uygun tasarlanmıştır. -40°C ile 125°C arasında çalışma sıcaklığı aralığında işletilir. 3.65V Vce(on) değeri ile düşük iletim kayıpları sağlar. NTC termistor içermez, harici sıcaklık kontrol mekanizması gereklidir. Ürün obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1500 A |
| Current - Collector Cutoff (Max) | 5 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 97 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 9800 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3.65V @ 15V, 800A |
| Voltage - Collector Emitter Breakdown (Max) | 3300 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
