IGBT Transistörler - Modüller

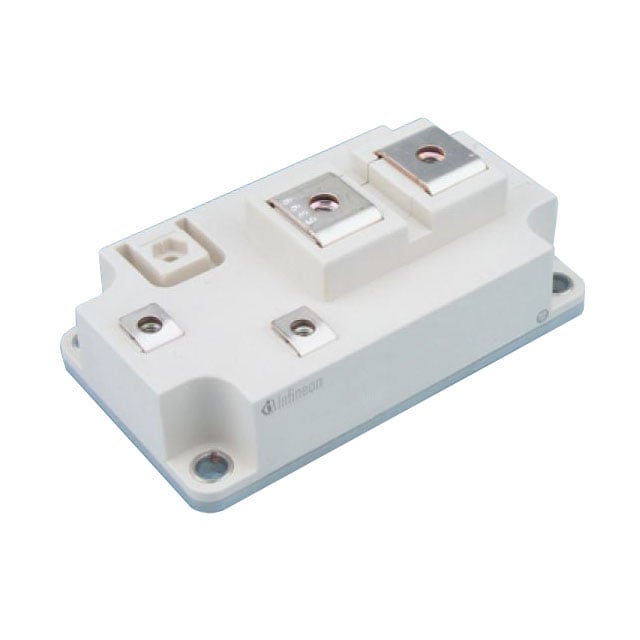

FZ800R33KL2CB5NOSA1
IGBT MOD 3300V 1500A 9800W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FZ800R33KL2CB5
FZ800R33KL2CB5NOSA1 Hakkında
FZ800R33KL2CB5NOSA1, Infineon Technologies tarafından üretilen yüksek voltaj IGBT modülüdür. 3300V kolektör-emitör breakdown voltajı ve 1500A maksimum kolektör akımı ile güç dönüştürme uygulamalarında kullanılır. 9800W maximum güç kapasitesine sahip bu modül, endüstriyel elektrik sürüşleri, tren traksiyon sistemleri, güç kaynakları ve yenilenebilir enerji konverterlerinde tercih edilir. Chassis mount konfigürasyonu ile doğrudan soğutma sistemine bağlanabilir. -40°C ile 125°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Vce(on) değeri 3.65V olup, 97 nF input kapasitansı ile hızlı anahtarlama özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1500 A |
| Current - Collector Cutoff (Max) | 5 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 97 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 9800 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3.65V @ 15V, 800A |
| Voltage - Collector Emitter Breakdown (Max) | 3300 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
