IGBT Transistörler - Modüller

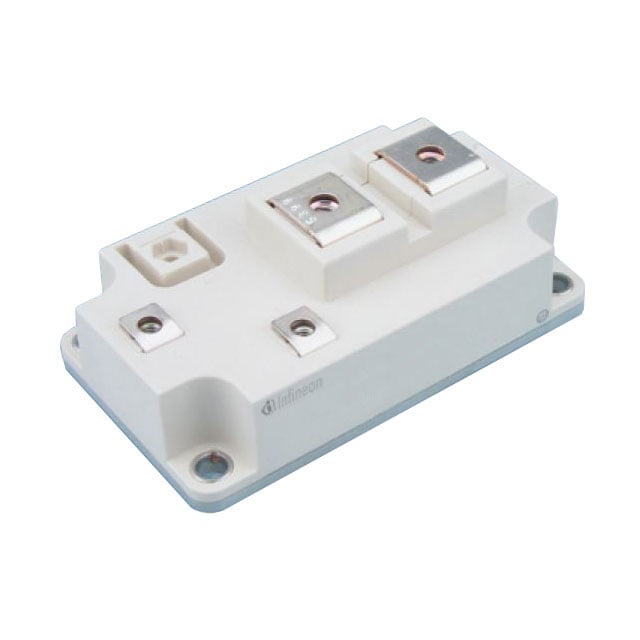

FZ800R33KF2CS1NDSA1
IGBT MODULE 3300V 1A 9600W
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FZ800R33KF2
FZ800R33KF2CS1NDSA1 Hakkında
FZ800R33KF2CS1NDSA1, Rochester Electronics tarafından üretilen 3300V IGBT modülüdür. Half Bridge konfigürasyonuna sahip olan bu modül, 1A maksimum collector akımı ve 9600W maksimum güçle çalışmaktadır. Vce(on) değeri 15V gate voltajında ve 800A collector akımında 4.25V'tur. 100 nF input kapasitansı ve chassis mount tipi paketlemesiyle yüksek gerilim uygulamalarında kullanılır. -40°C ile 125°C işletme sıcaklık aralığında stabil performans sunar. Güç elektronikleri, yüksek gerilim dönüştürücüleri ve endüstriyel sürücü uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 5 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 100 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Last Time Buy |
| Power - Max | 9600 W |
| Vce(on) (Max) @ Vge, Ic | 4.25V @ 15V, 800A |
| Voltage - Collector Emitter Breakdown (Max) | 3300 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
