IGBT Transistörler - Modüller

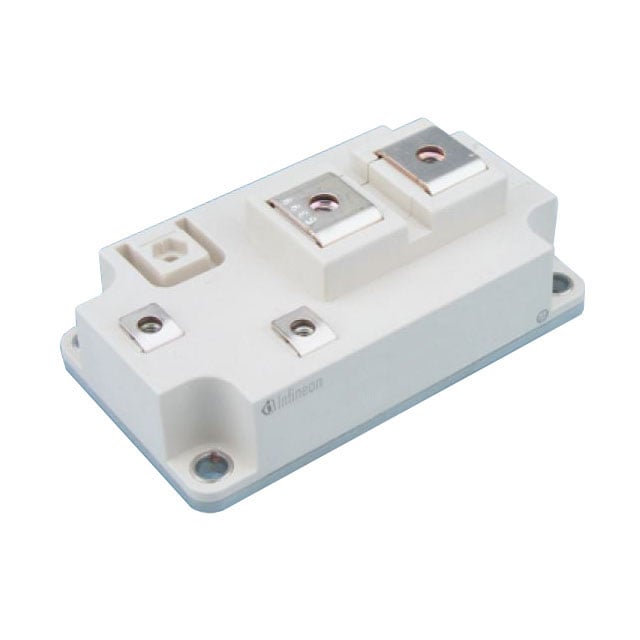

FZ800R12KS4B2NOSA1
IGBT MOD 1200V 1200A 7600W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FZ800R12KS4B2
FZ800R12KS4B2NOSA1 Hakkında
FZ800R12KS4B2NOSA1, Infineon Technologies tarafından üretilen 1200V/1200A kapasiteli IGBT modülüdür. Chassis mount konfigürasyonunda sunulan bu bileşen, 7600W güç yönetimi uygulamalarında kullanılmaktadır. Single konfigürasyon ile tasarlanan modül, -40°C ile 125°C arasında stabil çalışma sağlar. 3.7V Vce(on) değeri ile etkin enerji dağılımını destekler. Endüstriyel kontrol sistemleri, motor sürücüleri, elektrik dönüştürücüler ve yüksek güçlü anahtar uygulamalarında tercih edilen bir çözümdür. Standard input konfigürasyonu ve 52 nF input kapasitansı, hızlı anahtarlama işlemleri için uygun özellikleri barındırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 1200 A |
| Current - Collector Cutoff (Max) | 5 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 52 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 7600 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 800A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
